CDM, CDMF — Вертикальные многоступенчатые насосы CNP
Серия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности – оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн.
Основные характеристики серии CDM, CDMF:
Диапазон подач: 0,5 м3/ч ~ 240 м3/ч
Напор: 4 м ~ 305 м
Мощность: 0,37 ~ 110 кВт
Температура перекачиваемой среды: от -15°С до +120°С
Информация по серии CDM, CDMF:
Применение
Конструкция
Электродвигатель
Условия эксплуатации

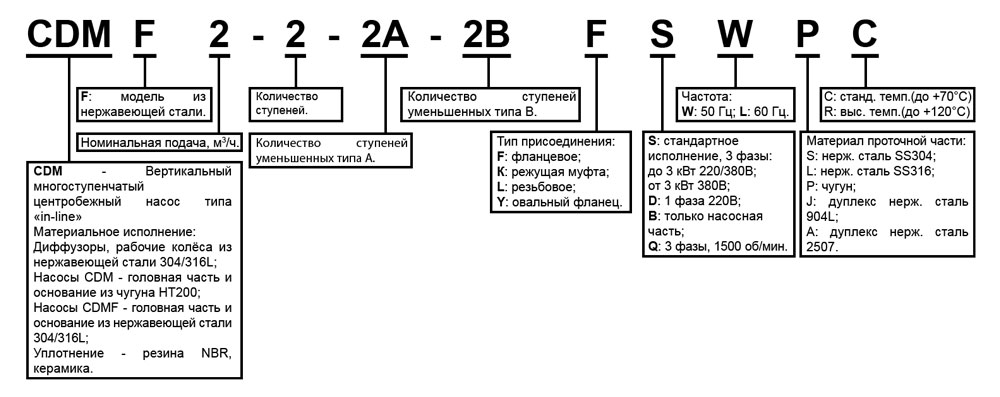

Маркировка
Видео
- Системы повышения давления воды
- Фильтрация и перекачка воды в системах водоснабжения
- Моечные установки высокого давления
- Противопожарные установки
- Системы охлаждения и кондиционирования воздуха
- Системы питания паровых котлов и перекачка конденсата
- Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.
- Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы
- Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки
Основой насосной части агрегата являются секции, состоящие из рабочих колес и диффузоров (направляющих аппаратов), установленных последовательно.

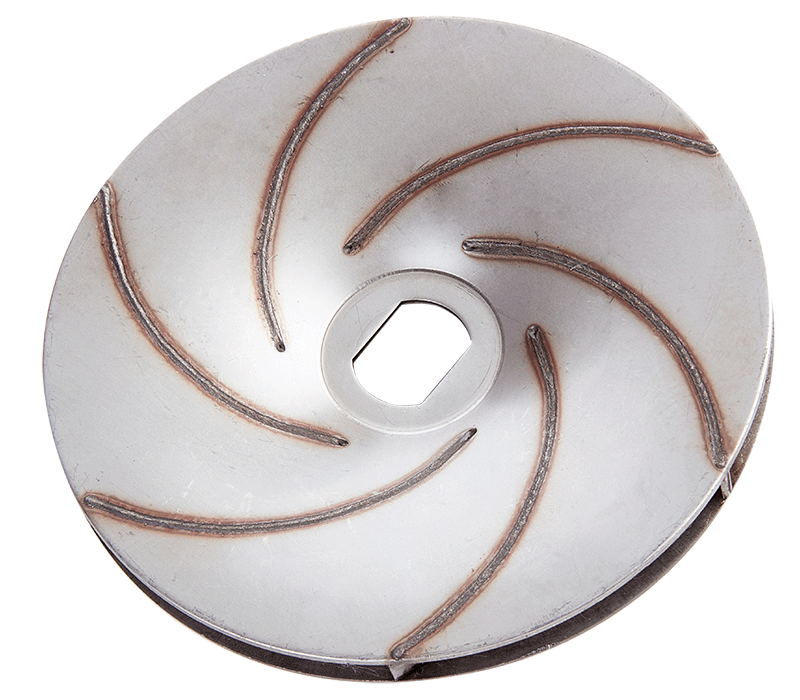

Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем.
Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание.
Основными элементами насосной части являются:
- рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров
- диффузоры, обеспечивающие переход жидкости между ступенями
- вал насосной части
- основание с всасывающим и напорным патрубками по типу "in-line"
- головная часть
- торцевое уплотнение
Ступени, состоящие из диффузоров и рабочих колес, размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.
Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B).
В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
Характеристики двигателя:
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220В; 3x220/380В; 3x380 В.
До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).
Подходит для работы с чистыми, неагрессивными и взрывобезопасными жидкостями, не содержащими твердых или длинноволокнистых включений, физические и химические свойства которых близки к воде.
Температура жидкости:
- стандартное исполнение: от -15°С до +70°С
- высокотемпературное исполнение: от -15°C до +120°
Температура окружающей среды: до +40°C
Высота над уровнем моря: до 1000 м
Представление серии насосов CDM/CDMF
Процесс сборки насосов CDM/CDMF
Таблицы общих характеристик насосов серии CDM, CDMF:
CDM (Чугун)
CDMF (Нержавейка)
Таблицы материалов и размеров насосов серии CDM, CDMF:
CDM1
CDM3
CDM5
CDM10
CDM15
CDM20
CDM32
CDM42
CDM65
CDM85
CDM120
CDM150
CDM200
Конструкция и материалы
CDM 1
CDMF 1

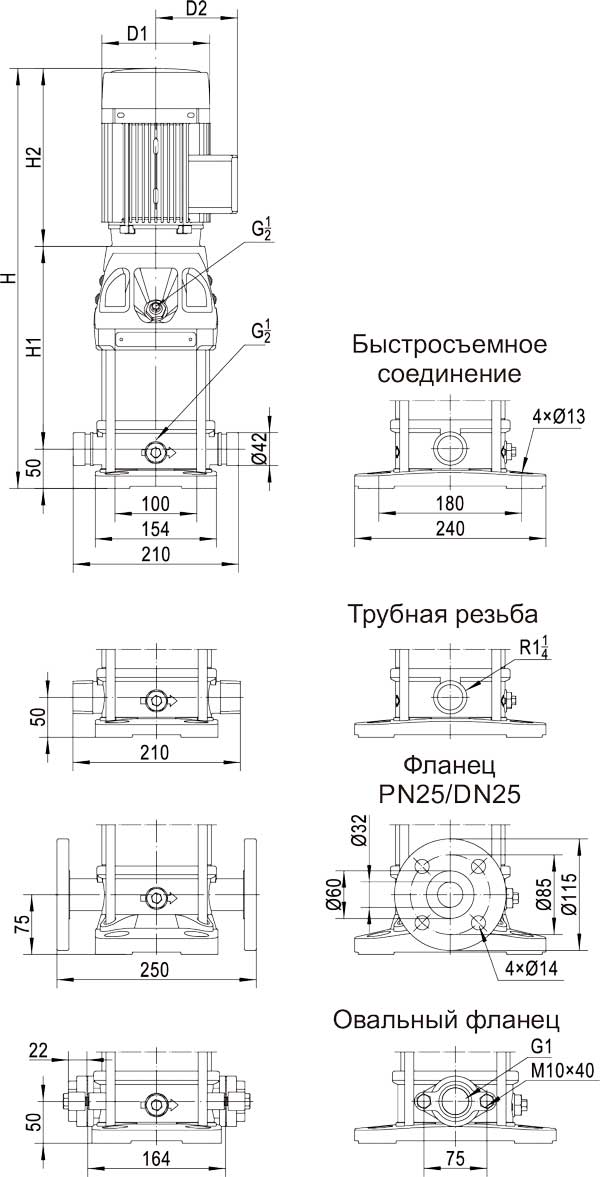

Размеры
CDM 1
CDMF 1
Примечание
CDM/CDMF1-27 ~ 1-40 не имеют исполнения с овальным фланцем. Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют отличия от стандартных значений. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 3
CDMF 3

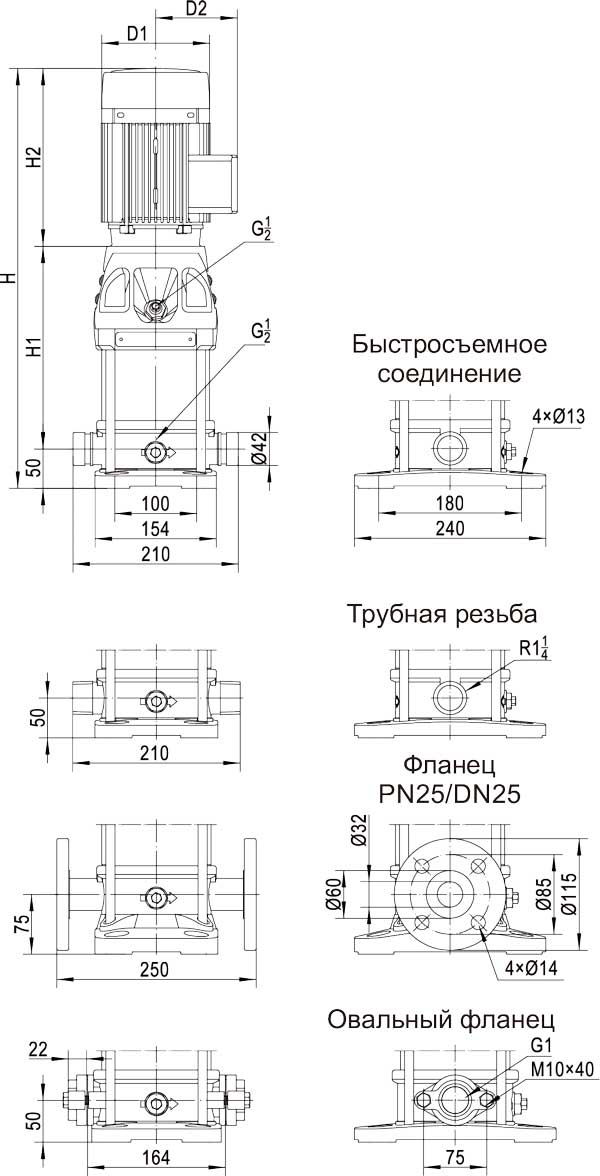

Размеры
CDM 3
CDMF 3
Примечание
CDM / CDMF3-21 ~ 3-31 не имеют исполнения с овальным фланцем. Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют отличия от стандартных значений. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 5
CDMF 5

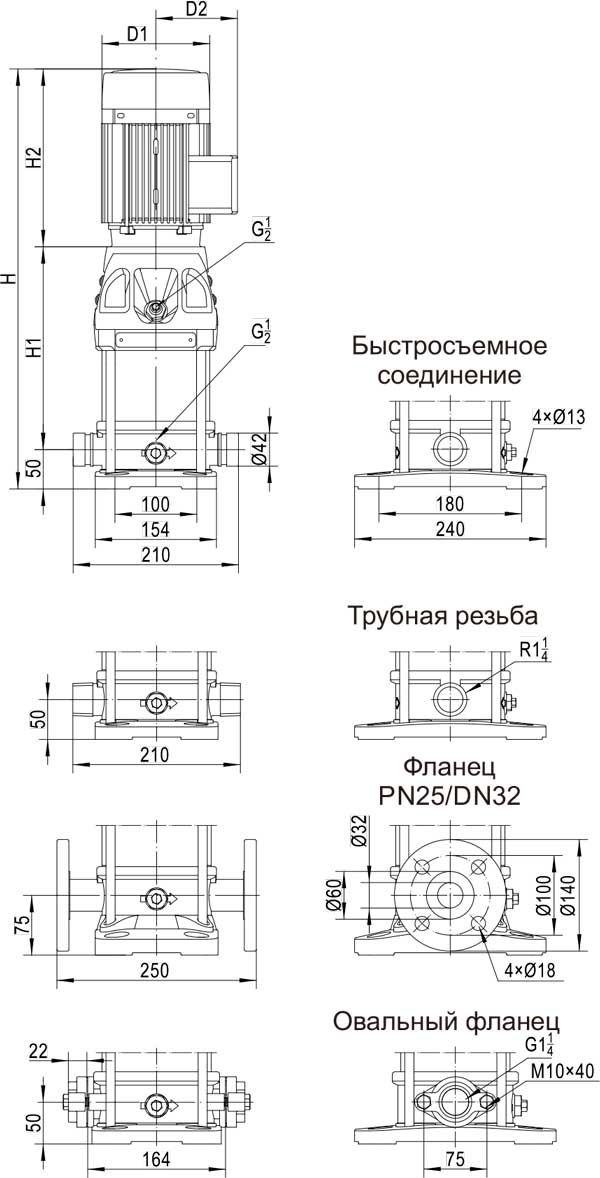

Размеры
CDM 5
CDMF 5
Примечание
CDM / CDMF5-21 ~ 5-33 не имеют исполнения с овальным фланцем.Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют отличия от стандартных значений. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 10
CDMF 10

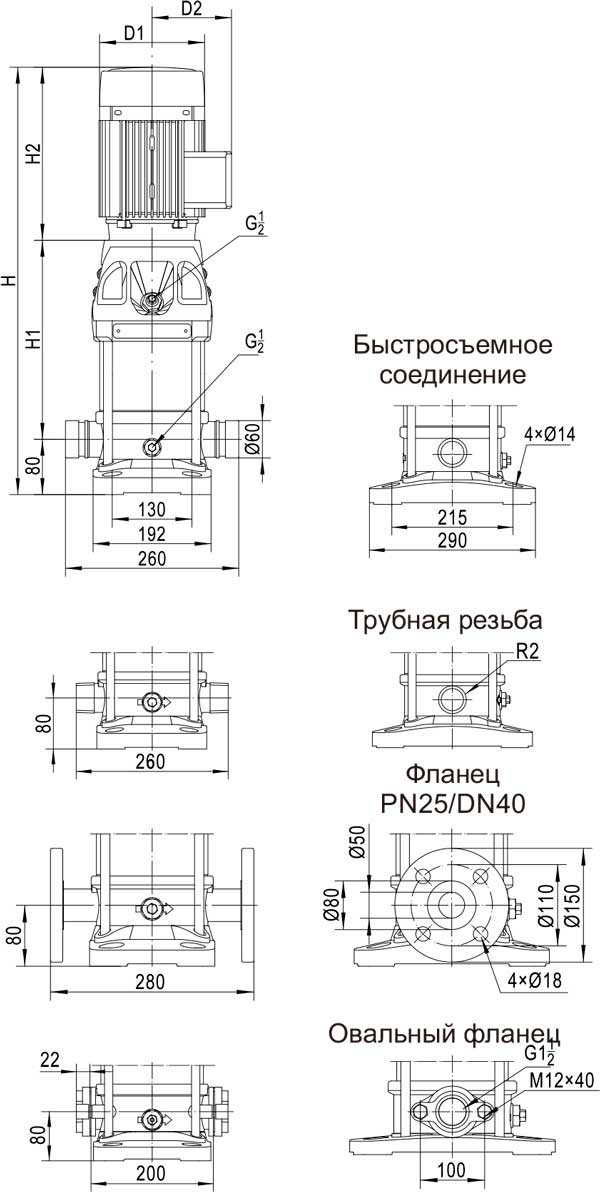

Размеры
CDM 10
CDMF 10
Примечание
CDM / CDMF10-15 ~ 10-22 не имеют исполнения с овальным фланцем. Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют отличия от стандартных значений. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 15
CDMF 15

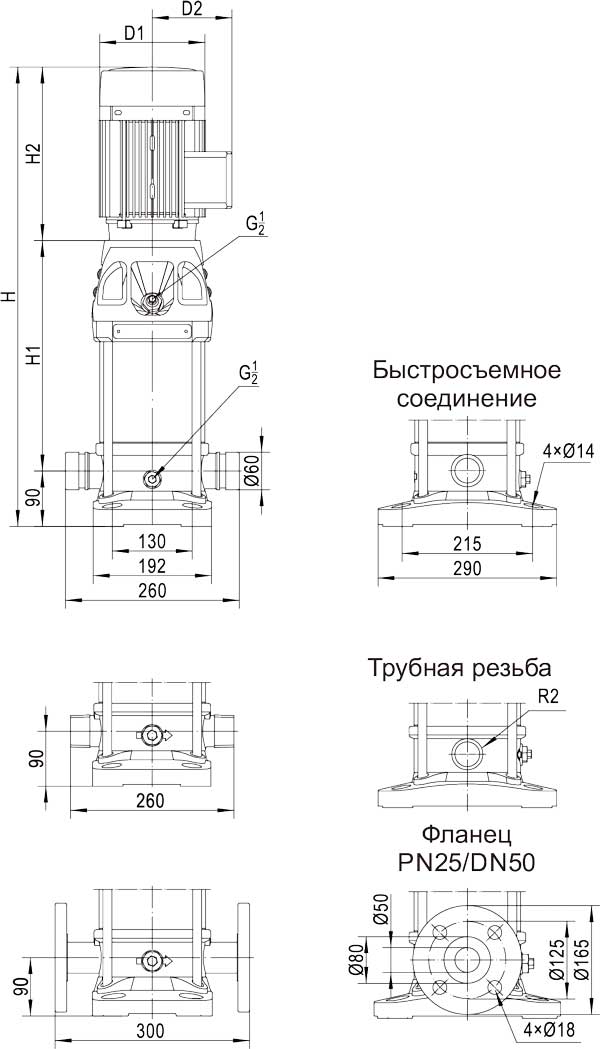

Размеры
CDM 15
CDMF 15
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 20
CDMF 20

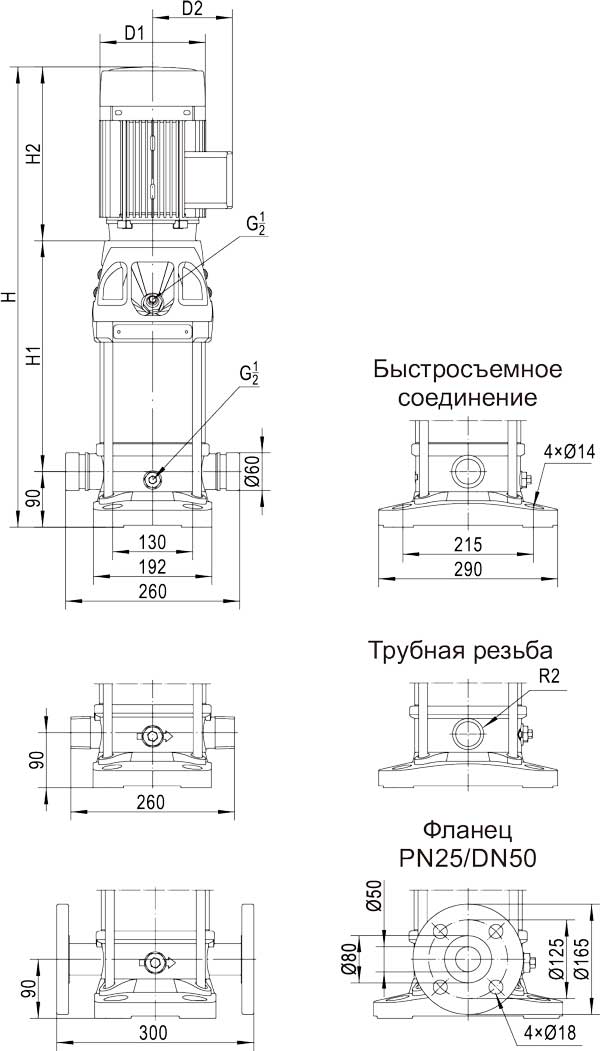

Размеры
CDM 20
CDMF 20
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 32
CDMF 32
Размеры
CDM/CDMF 32
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 42
CDMF 42
Размеры
CDM/CDMF 42
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 65
CDMF 65
Размеры
CDM/CDMF 65
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 85
CDMF 85
Размеры
CDM/CDMF 85
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 120
CDMF 120
Размеры
CDM/CDMF 120
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 150
CDMF 150
Размеры
CDM/CDMF 150
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
Конструкция и материалы
CDM 200
CDMF 200

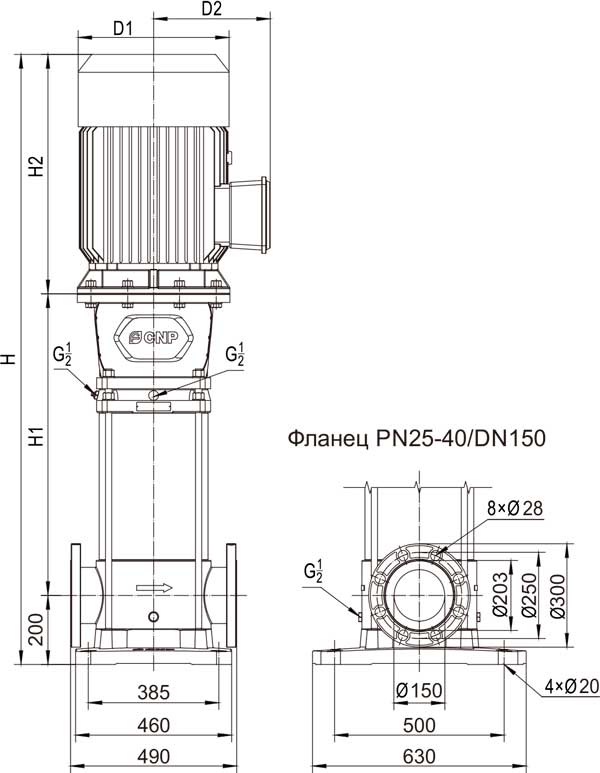

Размеры
CDM 200
CDMF 200
Примечание
Габаритно-присоединительные размеры однофазного электродвигателя и взрывозащищенного двигателя имеют небольшие отличия. Свяжитесь с нами для уточнения.
