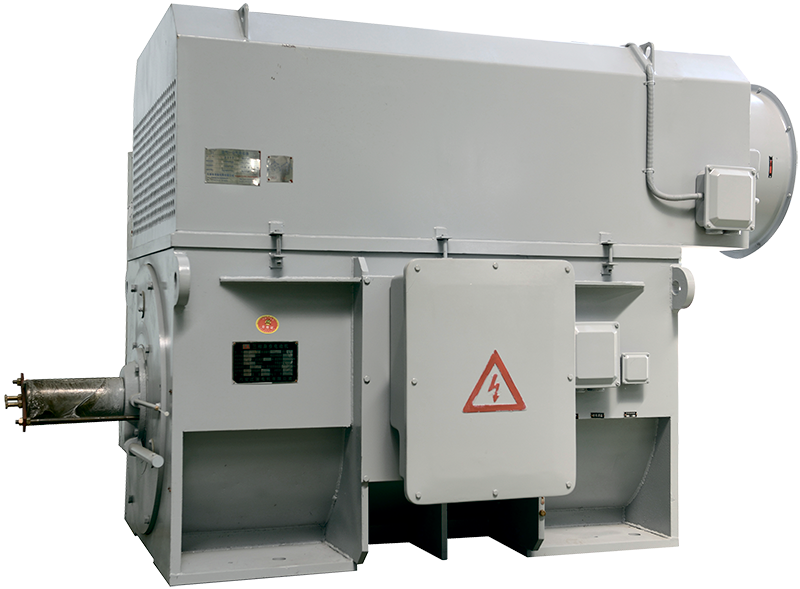

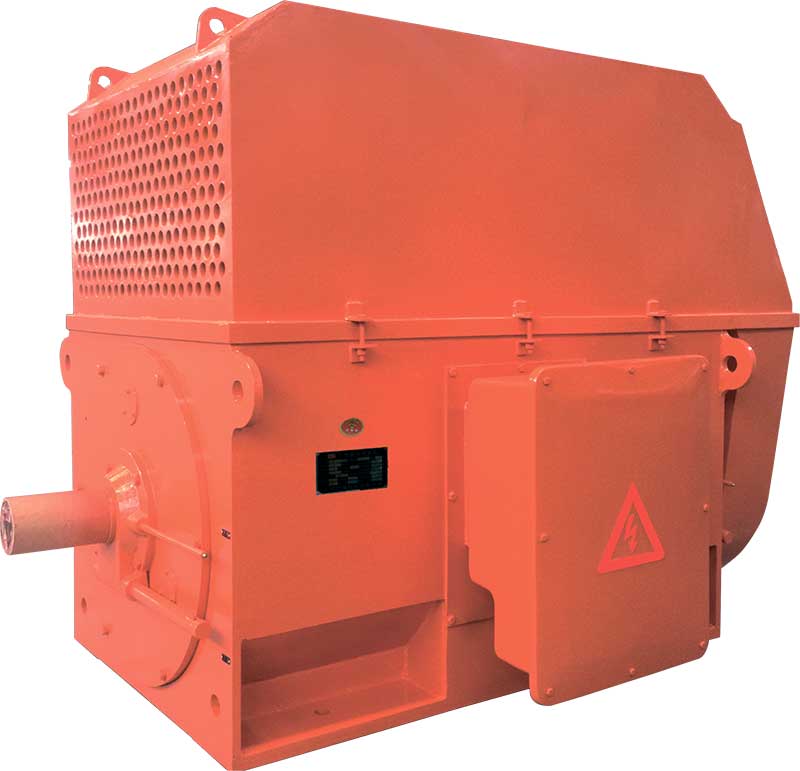

Y, YKS, YKK — высоковольтные электродвигатели CNP AIKON

Y, YKS, YKK - трёхфазные асинхронные электродвигатели высокого напряжения для работы под напряжением до 11000 В. Различные виды охлаждения обеспечивают универсальность применения.

Высоковольтные электродвигатели незаменимы для оборудования высокой мощности. По сравнению с низковольтными двигателями, они имеют малый ток, больший крутящий момент, более высокую эффективность, а также лучшую стабильность и энергосбережение.

Работа с напряжением свыше 1000В значительно уменьшает токи, что позволяет изготавливать обмотки двигателя с меньшим диаметром провода. В результате потери в обмотке статора двигателя высокого напряжения существенно ниже, чем у двигателя низкого напряжения.

Основные характеристики серии Y, YKS, YKK:

Мощность: 110 - 10000 кВт

Количество полюсов: 2, 4, 6, 8, 10, 12

Напряжение: 1140 - 11000 В

Частота: 50 Гц, 60 Гц

Типоразмер: 50 Гц, 60 Гц

Степень пыле-влагозащиты: IP23, IP54, IP55

Класс изоляции: F, H

Температура окружающей среды: от -15 до +40°С

Скачать:

Информация по сериям электродвигателей Y, YKS, YKK:

Применение

Охлаждение

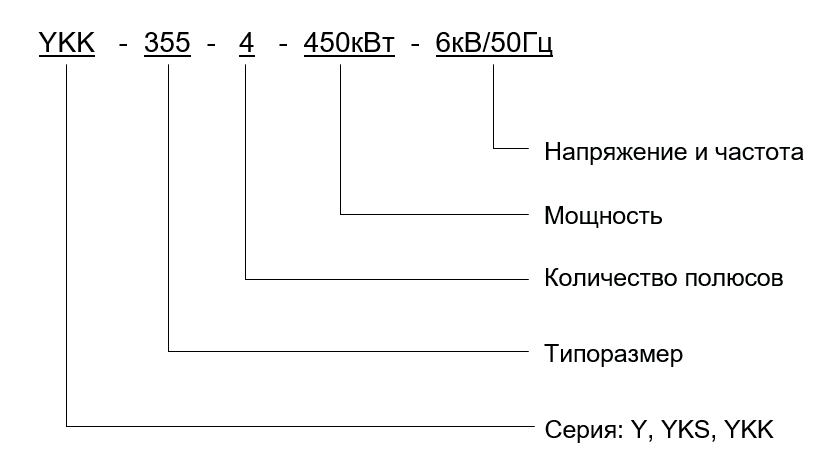

Маркировка

Двигатели Aikon находят самое широкое применение практически во всех отраслях промышленности, в том числе в нефтяной и газовой, энергетической, целлюлозно-бумажной, строительной, горнодобывающей, металлургической, на судах морского флота и в системах водоснабжения. Благодаря исключительной надежности и производительности высоковольтные двигатели Aikon заслужили высокую репутацию.

В двигателях используется изоляция класса F или H с применением процесса VPI (вакуумно-нагнетательная пропитка). Также предусмотрена установка датчиков температуры (PTC или PT 100) подшипника и обмоток статора.

В случае проектной установки в районах на высоте более 1000 метров над уровнем моря и температурой окружающей среды выше 40°С, для осуществления необходимого уровня охлаждения двигателя, на стадии проектирования необходимо предусматривать запас мощности или рассматривать установку двигателя специальной конструкции.

Условные обозначения способов охлаждения вращающихся электрических машин установлены в ГОСТ 20459–87. Обозначение способов охлаждения состоит из латинских букв IC (International Cooling) и группы знаков и цифр, характеризующее устройство, тип охлаждения и систему обозначения.

Способы охлаждения высоковольтных электродвигателей Aikon в
зависимости от серии

Высоковольтные электродвигатели серий Y(IC01) – защищенный электродвигатель с охлаждением крыльчаткой на основном валу. При продувной вентиляции охлаждающий воздух всасывается через кожух. Отходящий воздух выдувается из того же самого кожуха.
Он служит для разделения потоков между горячим и холодным воздухом. Продувная вентиляция применяется в тех случаях, когда окружающий воздух подходит для охлаждения электродвигателя.

Высоковольтные электродвигатели серий YKS (IC81W) - охлаждение через теплообменник «воздух - вода». При воздушно-водяном охлаждении отходящий воздух двигателя проходит через кожух в котором расположен воздушно-водяной теплообменник. Внутренний воздухопровод в соответствии с типом защиты двигателя отделен от окружающей среды путем герметизации.

Высоковольтные электродвигатели серий YKK (IC611) - охлаждение через теплообменник «воздух - воздух». При данном типе охлаждения отходящий воздух двигателя проходит через кожух, в котором находятся трубки, завальцованные на концах в торцы кожуха. Данная конструкция образует теплообменник «воздух-воздух».
Отходящий воздух двигателя протекает через трубки и при этом охлаждается посредством вторичного воздушного потока внутри трубок. Вторичный воздушный поток подается при помощи вентилятора расположенного на валу электродвигателя.

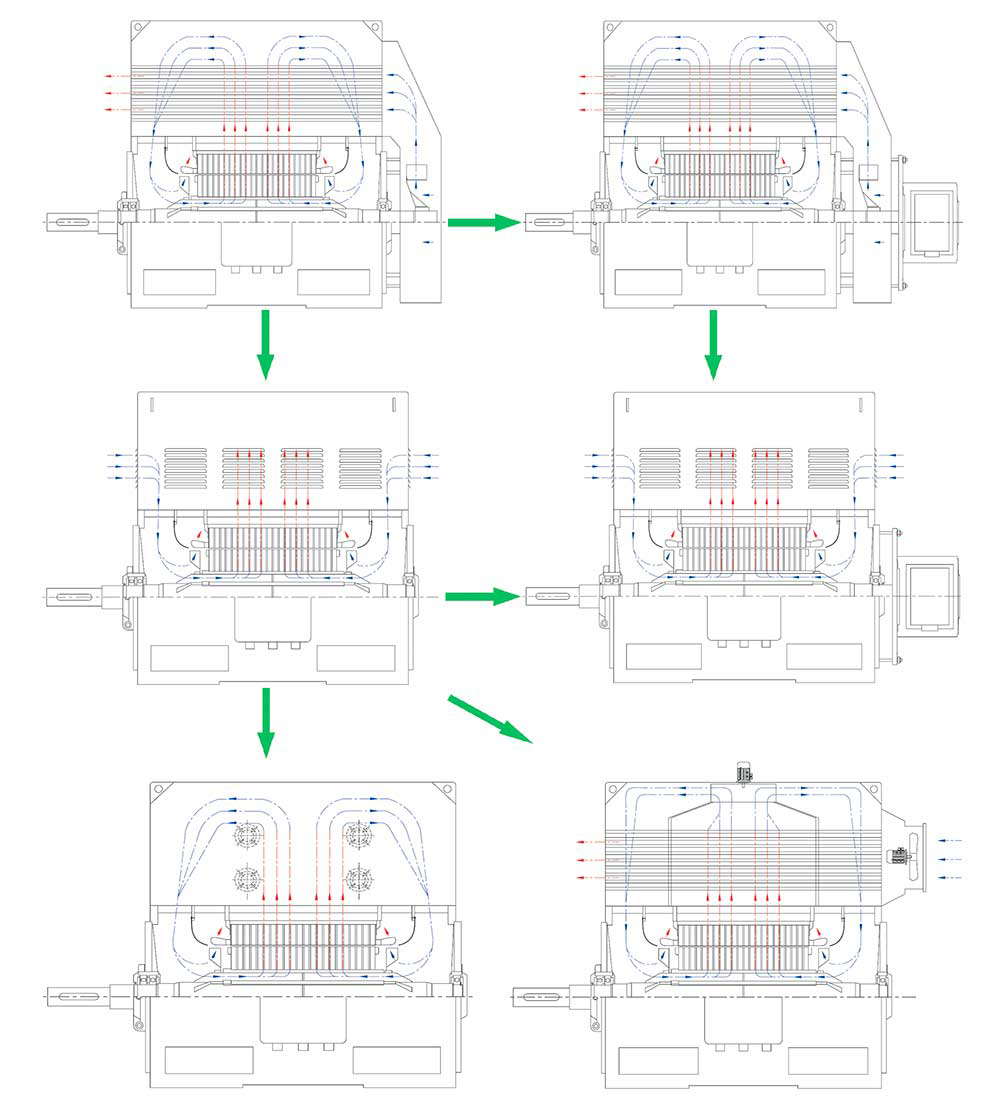

Схемы охлаждения электродвигателей Y, YKS, YKK

Наилучшего эффекта охлаждения удаётся добиться благодаря четырём внутренним каналам охлаждения, структуре рёбер охлаждения, распределённых по всей поверхности и научный подход к выбору малошумного вентилятора в зависимости от мощности и скорости.

Таблица общих характеристик и цен на электродвигатели серий Y, YKS, YKK:

Модели Y, YKS - 6 000 В

Модели Y, YKS - 10 000 В

Модель YKK - 6 000 В

Модель YKK - 10 000 В

2-х полюсные, 6 000B, 50 Гц

4-х полюсные, 6 000B, 50 Гц

6-ти полюсные, 6 000B, 50 Гц

8-ми полюсные, 6 000B, 50 Гц

10-ти полюсные, 6 000B, 50 Гц

12-ти полюсные, 6 000B, 50 Гц

2-х полюсные, 10 000В, 50 Гц

4-х полюсные, 10 000В, 50 Гц

6-ти полюсные, 10 000В, 50 Гц

8-ми полюсные, 10 000В, 50 Гц

10-ти полюсные, 10 000B, 50 Гц

12-ти полюсные, 10 000B, 50 Гц

2-х полюсные, 6 000B, 50 Гц

4-х полюсные, 6 000B, 50 Гц

6-ти полюсные, 6 000B, 50 Гц

8-ми полюсные, 6 000B, 50 Гц

10-ти полюсные, 6 000B, 50 Гц

12-ти полюсные, 6 000B, 50 Гц

2-х полюсные, 10 000B, 50 Гц

4-х полюсные, 10 000B, 50 Гц

6-ти полюсные, 10 000B, 50 Гц

8-ми полюсные, 10 000B, 50 Гц

10-ти полюсные, 10 000B, 50 Гц

12-ти полюсные, 10 000B, 50 Гц
