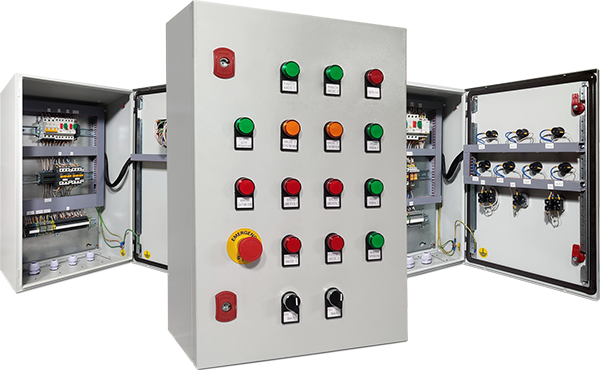

Шкафы управления CNP - AIKON

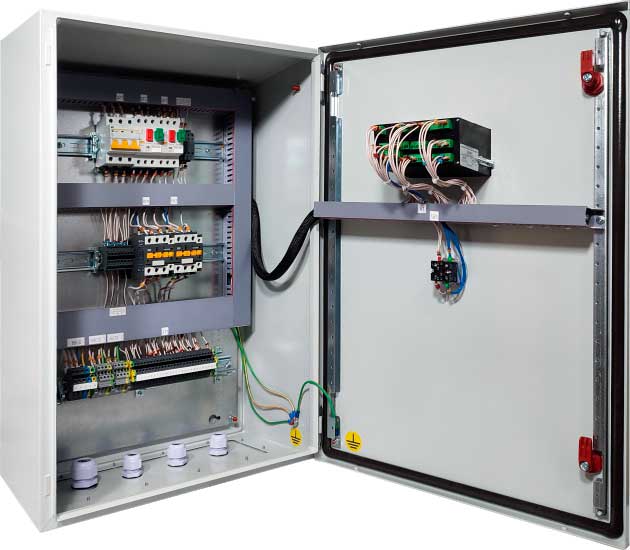

Шкафы управления предназначены для автоматизации управления электродвигателями насоса или насосной станции, защиты электродвигателей от перегрузок, перекоса фаз, перенапряжения и действия токов короткого замыкания.

ЩУН - щиты управления насосами используются в установках повышения давления, канализационных насосных станциях и других системах, имеющих в своем составе насосное оборудование.

Шкаф управления обеспечивает:

  • управление насосами в автоматическом режиме
  • защиту параметров насосного агрегата по встроенным датчикам
  • контроль напряжений и фаз
  • индикацию состояния насоса
  • контроль «сухого хода»
  • включение/отключение насосов в ручном режиме
  • исполнение с пыле-влагозащитой от IP31 до IP66

Возможные способы пуска насосных агрегатов:

  • прямой пуск;
  • по схеме звезда-треугольник;
  • через частотный преобразователь или устройство плавного пуска.

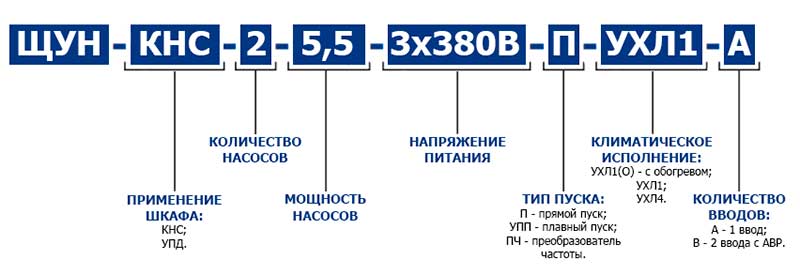

Маркировка ЩУН

Общие параметры ЩУН-КНС

МИНИ

ОПТИ

МАКС

Защита от перегрузки по току

Световая индикация

Автоматический/ручной режим

Управление по 4 поплавкам

Равномерная наработка

Релейная логика управления

Контроллер

Подключение датчиков PTC

Подключение датчиков утечки воды в маслокамеру (насосы WQ, SSC)

Диспетчеризация ModBus RTU

Таймеры для настройки технологических процессов

Журнал аварий

GSM модем (мониторинг по SMS)

Графический дисплей

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

НЕТ

ЕСТЬ

ЕСТЬ

ЕСТЬ

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ЕСТЬ

НЕТ

ЕСТЬ

ЕСТЬ

ОПЦИЯ

ЕСТЬ

ЕСТЬ

ЕСТЬ

ОПЦИЯ

ЕСТЬ

Характеристики щитов управления

ЩУН-КНС-МИНИ

ЩУН-КНС-ОПТИ

ЩУН-КНС-МАКС

Технические характеристики

Количество вводных силовых каналов:

Количество подключаемых электродвигателей:

Способ пуска:

Род тока:

Номинальное напряжение силовой цепи:

Число фаз: 3

Частота тока питающего напряжения:

Допустимые отклонения напряжения:

Степень защиты корпуса:

Способ установки:

1

2

до 18,5 кВт – прямой, от 22 кВт – плавный

переменный

380 В

3

50±2 Гц

± 15%

IP54

настенное, от 90 кВт — напольное

Описание

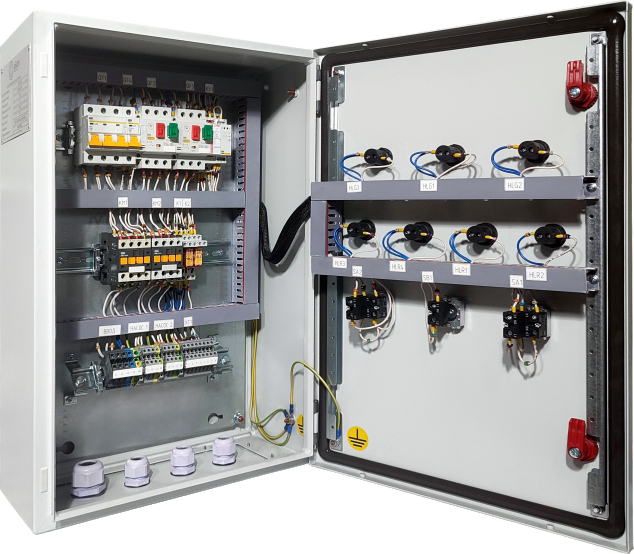

ЩУН-КНС-МИНИ предназначен для автоматического и ручного управления процесса откачки жидкости. Защищает трехфазные электродвигатели насосных агрегатов с напряжением питания 380 В. Простота конструкции обеспечивает высокую надежность и удобство в обслуживании и эксплуатации. Автоматический режим обеспечивается релейной логикой работы. В качестве датчиков уровня могут использоваться поплавковые выключатели.

ЩУН-КНС-МИНИ имеет защиту по датчику сухого хода, что исключает возможность включения насосов без воды.

Функции

  • автоматическое управление работой группы насосов по датчикам уровня (дискретные);
  • защита насосов при замыкании или перегрузке, обрыве, смене чередования или асимметрии фаз, пониженном или повышенном напряжении;
  • защита насосов от «сухого хода» по поплавковому выключателю;
  • работа насосов в автоматическом режиме;
  • работа насосов в ручном режиме независимо от внешнего сигнала управления;
  • чередование насосов каждый цикл для равномерной наработки насосов

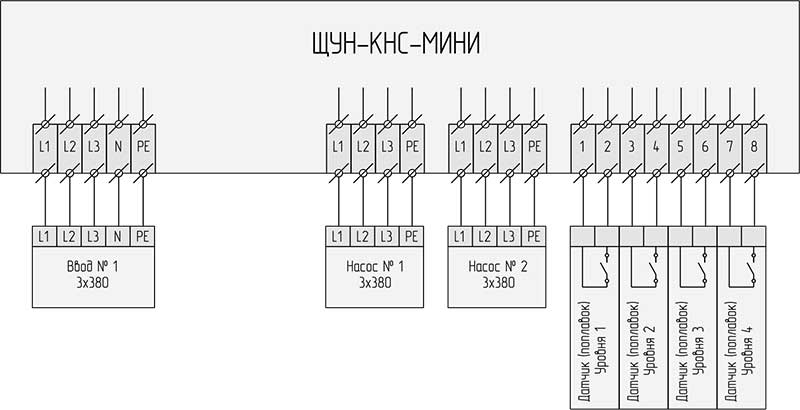

Схема внешних подключений

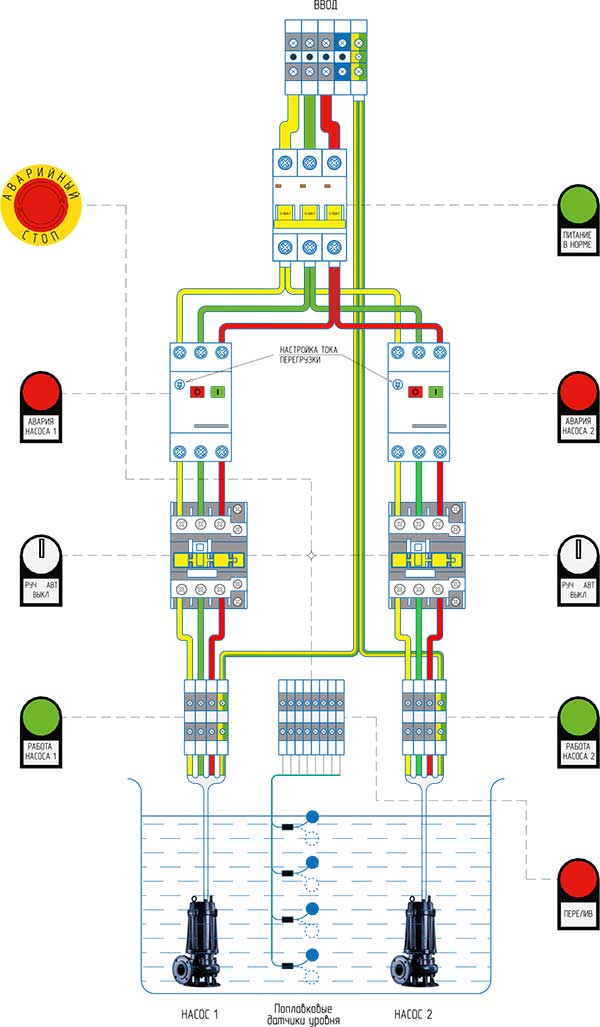

Электрическая схема ЩУН МИНИ

Технические характеристики

Количество вводных силовых каналов:

Количество подключаемых электродвигателей:

Способ пуска:

Род тока:

Номинальное напряжение силовой цепи:

Число фаз: 3

Частота тока питающего напряжения:

Допустимые отклонения напряжения:

Степень защиты корпуса:

Способ установки:

1

2

до 18,5 кВт – прямой, от 22 кВт – плавный

переменный

380 В

3

50±2 Гц

± 15%

IP54

настенное, от 90 кВт — напольное

Описание

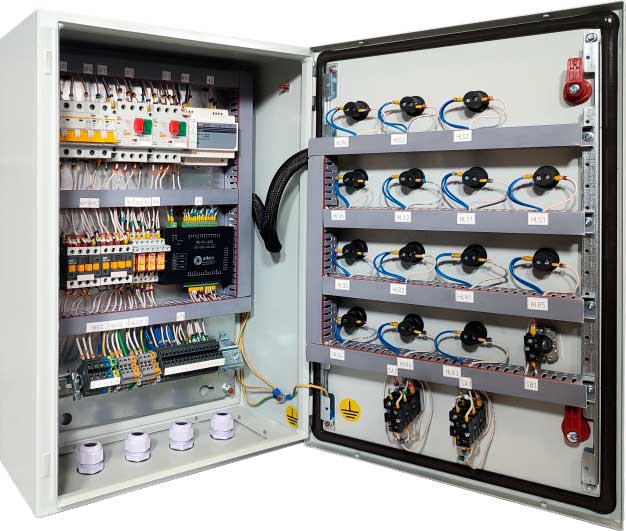

ЩУН-КНС-ОПТИ способен управлять группой насосов по поплавкам и организовать процесс откачки жидкости в автоматическом режиме.
Благодаря контроллеру PDP щит управления позволяет регулировать температуру обмоток электродвигателя (датчики РТС в обмотках) и датчики протечки в масляной камере насосов. Лицевая панель имеет более обширную световую индикацию. Тем самым данная комплектация оптимально подходит для управления и защиты насосов CNP и Aikon.

Функции

  • автоматическое управление работой группы насосов по датчикам уровня (дискретные, аналоговые);
  • ручное управление насосами («ПУСК/СТОП);
  • контроль температуры двигателей (РТС-термисторы или термоконтакты);
  • контроль датчика утечки в масляной камере насоса;
  • защита насосов от заклинивания рабочего колеса;
  • чередование насосов каждый цикл для равномерной наработки насосов.

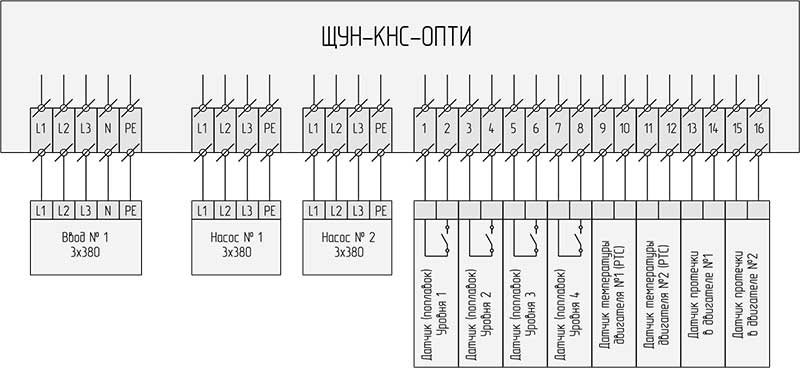

Схема внешних подключений

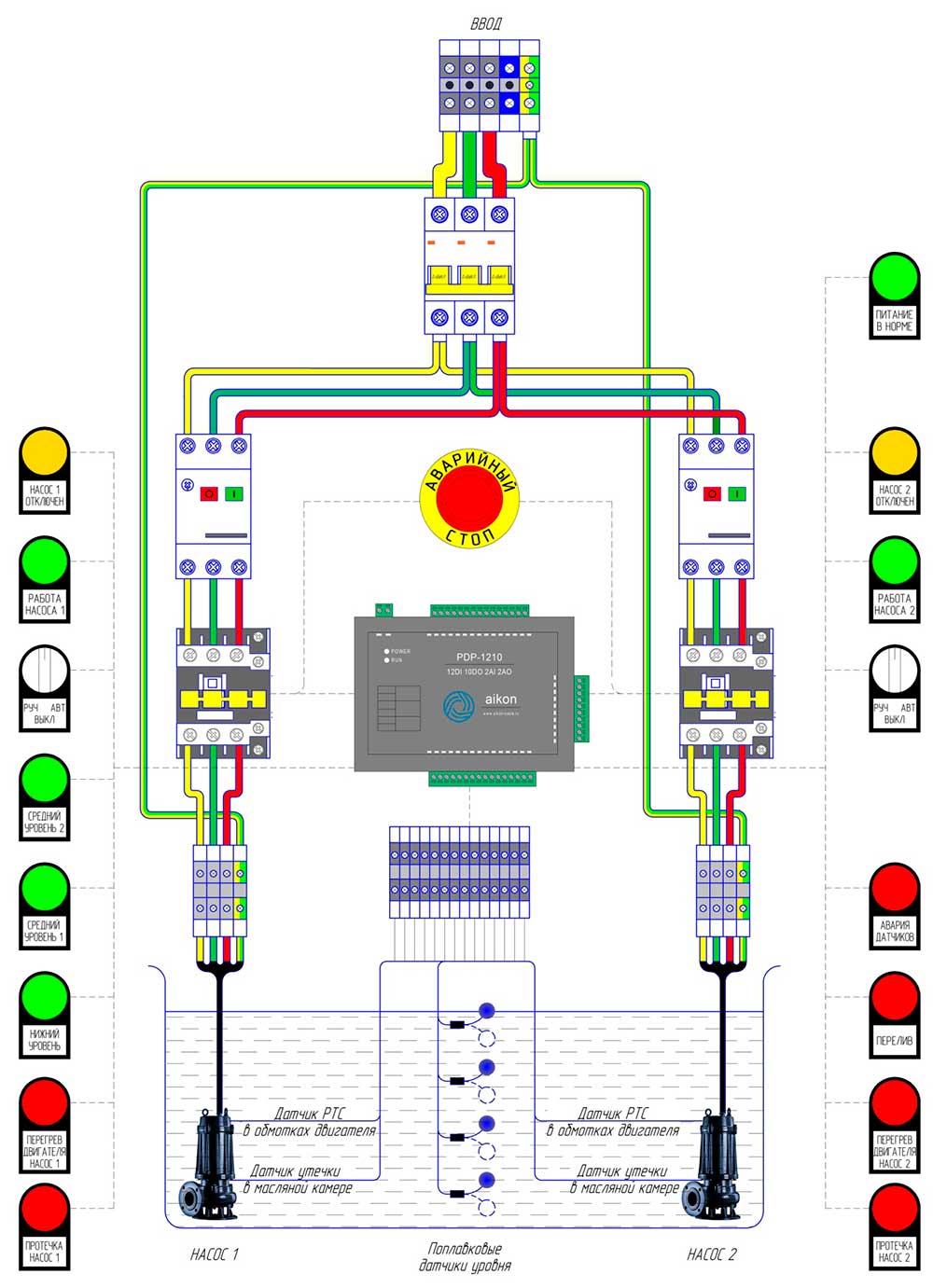

Электрическая схема ЩУН ОПТИ

Технические характеристики

Количество вводных силовых каналов:

Количество подключаемых электродвигателей:

Способ пуска:

Род тока:

Номинальное напряжение силовой цепи:

Число фаз: 3

Частота тока питающего напряжения:

Допустимые отклонения напряжения:

Степень защиты корпуса:

Способ установки:

1

2

до 18,5 кВт – прямой, от 22 кВт – плавный

переменный

380 В

3

50±2 Гц

± 15%

IP54

настенное, от 90 кВт — напольное

Описание

Благодаря контроллеру ОНИКС МК4 щит способен управлять группой насосов и организовать процесс откачки жидкости в автоматическом режиме. ЩУН-КНС-МАКС позволяет подключить различные датчики, счетчики, GSM-модем и дополнительные устройства защиты. С таким широким перечнем функциональных возможностей и настроек щит управления идеально подходит для канализационных насосных станций.
На лицевой стороне ЩУН расположен графический дисплей для отображения различных параметров в реальном времени: ток двигателей, потребляемая мощность, мнемосхема резервуара с указанием уровней и многое другое.

Функции

  • автоматическое управление работой группы насосов по датчикам уровня (дискретные, аналоговые);
  • ручное управление насосами («ПУСК/СТОП);
  • контроль изоляции обмоток электродвигателей;
  • контроль температуры двигателей (РТС-термисторы или термоконтакты);
  • контроль датчика утечки в масляной камере насоса (опционально);
  • защита насосов от заклинивания рабочего колеса;
  • возможность подключения вспомогательного оборудования (клапана, электрозадвижки, (опционально);
  • дистанционное управление по RS-485;
  • возможность СМС оповещения, о режимах работы и аварийных ситуациях (опционально);
  • использование различных таймеров, для настройки технологических процессов;
  • учет времени наработки насосов, журнал аварий и другие функции.

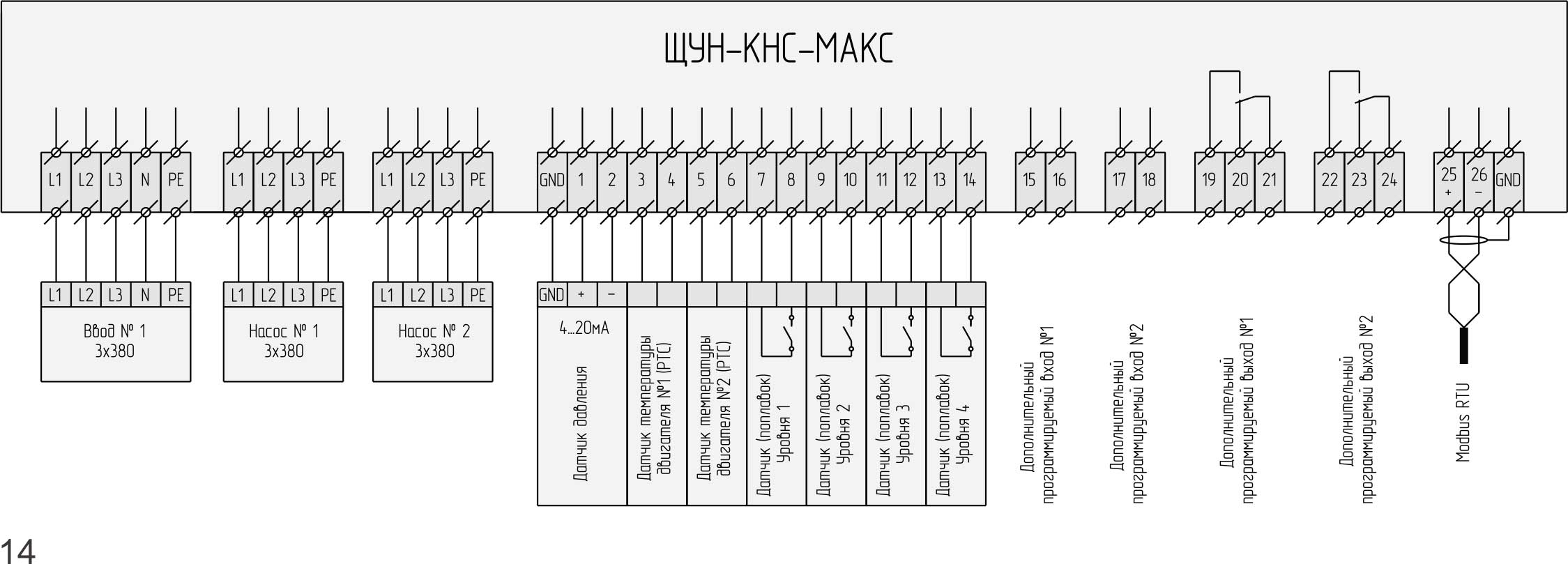

Схема внешних подключений

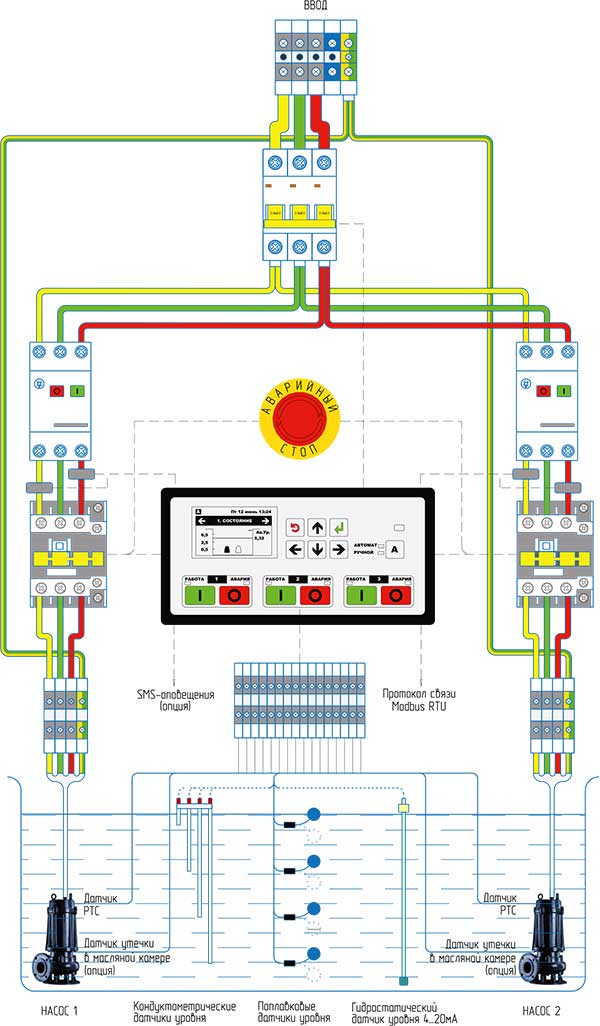

Электрическая схема ЩУН МАКС
