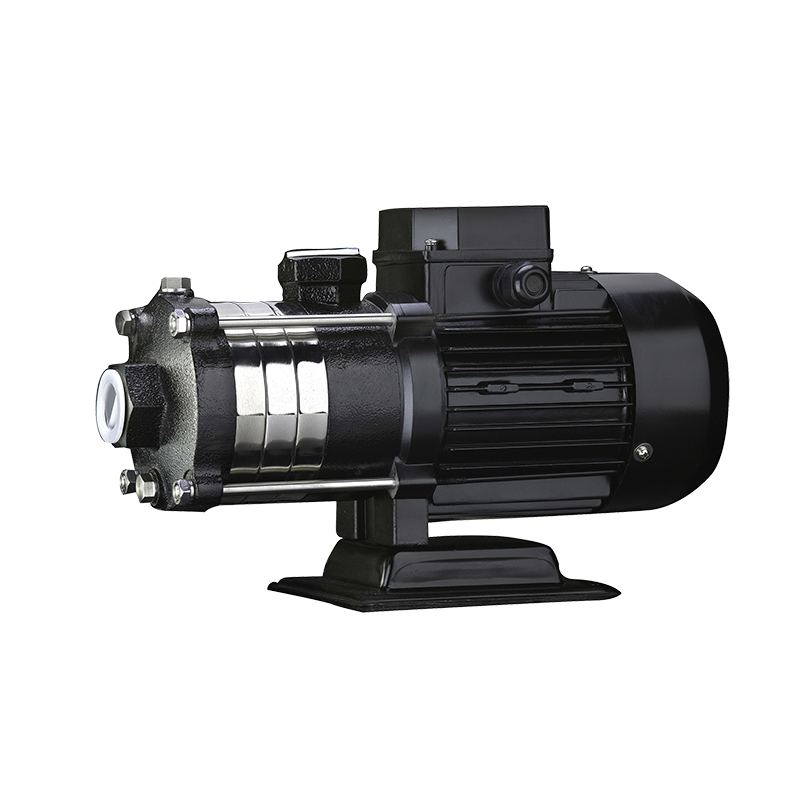

CHL, CHLF(Т) — Горизонтальные, многоступенчатые, центробежные насосы CNP
CHL/CHLF(Т) - Горизонтальные многоступенчатые центробежные моноблочные насосы нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.
Основные характеристики серии CHL, CHLF(Т):
Диапазон подач: 0,5 м3/ч ~ 32 м3/ч
Напор: 6 м ~ 88 м
Мощность: 0,37 ~ 4,4 кВт
Температура перекачиваемой среды: от -15°С до +105°С
Информация по серии CHL, CHLF(Т):
Применение
Конструкция
Электродвигатель
Условия эксплуатации
Маркировка
Видео
- Водоснабжение
- Системы кондиционирования воздуха
- Системы охлаждения, циркуляции, водонагрева
- Системы водоочистки: фильтрация, водоподготовка
- Системы орошения
- Санитарно-техническое оборудование
- Установки повышения давления
Насосные агрегаты серии CHL, CHLF(T) состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлиненном валу электродвигателя консольно. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.
CHL:
Пакет, собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут с использованием специальных стяжек с резьбовыми концами и помещен в общий корпус, изготовленный из нержавеющей стали.
CHLF(T):
Проточная часть насосов серии CHLF(T) также состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно (материал чугун/нержавеющая сталь). Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.

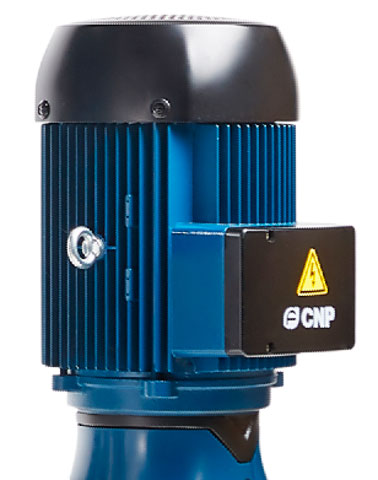

В качестве привода в насосах серии CHL, CHLF(T) используется асинхронный электродвигатель типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
- Степень защиты: IP55
- Класс изоляции: F
- Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В
- Максимальная мощность однофазного двигателя Р1= 2,4 кВт
Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др).
Жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.
Температура жидкости:
- стандартное исполнение: от -15 °С до +70 °С;
- высокотемпературное исполнение: до +110 °С;
Температура окружающего воздуха: не более 40 °С.
Высота над уровнем моря: не более 1 000 м.
Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).
Маркировка CHL
Маркировка CHLF(T)
Поэтапная сборка насоса серии CHL
Поэтапная сборка насоса серии CHLF
Таблицы общих характеристик насосов серии CHL, CHLF(Т):
CHL
CHLF (T)
CHL2
CHL4
CHL8
CHL12
CHL15
CHL20
CHLF(T)2
CHLF(T)4
CHLF(T)8
CHLF(T)12
CHLF(T)15
CHLF(T)20
