PBS - Насосные установки повышения давления (УПД) CNP AIKON

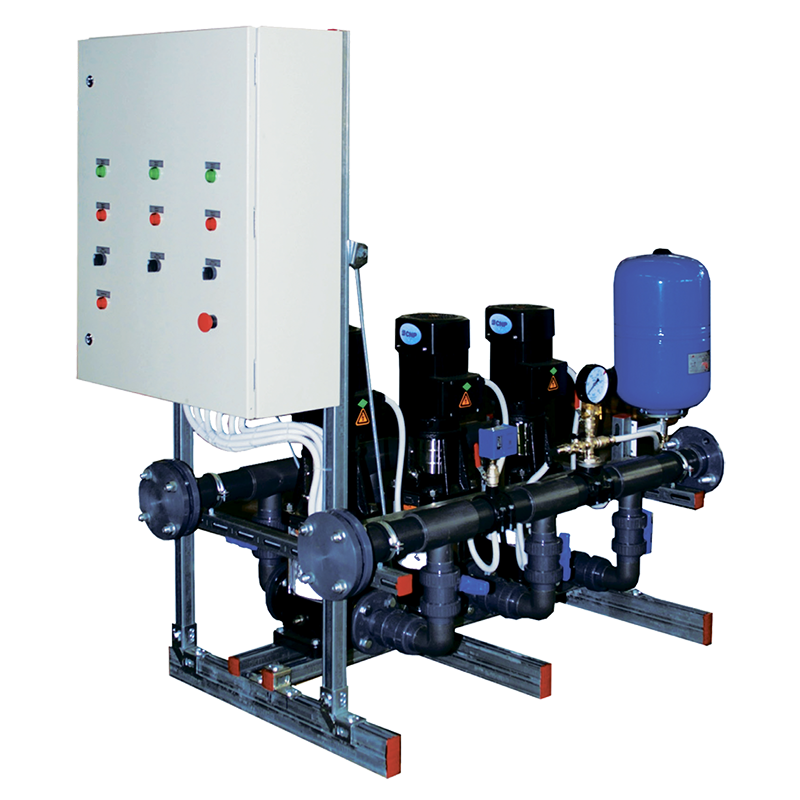

Насосные установки повышения давления (УПД) — это малогабаритные установки, собранные на базе насосов компании CNP Aikon: CDL, CDM, NES или TD, которые смонтированы на общем рамном основании из оцинкованного профиля.
Предназначены для автоматического водоснабжения и повышения давления воды в жилых, административных зданиях, гостиницах, больницах, торговых комплексах и на промышленных объектах.
Основные характеристики серии PBS:
Диапазон подач: 2 м3/ч ~ 88 м3/ч
Напор: 10,5 м ~ 225,5 м
Мощность: 1,48 ~ 60 кВт
Температура перекачиваемой среды: от +5°С до +70°С (по запросу до 120°С)
Информация по серии PBS:
Применение
Конструкция
Электродвигатель
Условия эксплуатации
Система регулирования

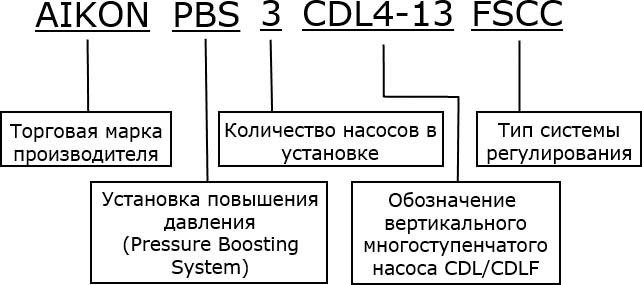

Маркировка
УПД предназначены для повышения и поддержания требуемого давления воды на выходе из установки вне зависимости от расхода потребления и находят применение в следующих системах:
- водоснабжение промышленных объектов (машиностроительная, пищевая, химическая промышленность и др.)
- водоснабжение общественных учреждений (больницы, школы, университеты, аэропорты, поля для гольфа и др.)
- водоснабжения коммерческих зданий (отелей, офисных зданий, универмагов и др.)
- муниципального водоснабжения (высотных зданий, жилых районов, учебных заведений, офисных зданий и пр.)
- орошения (парков, игровых площадок, садов, ферм).

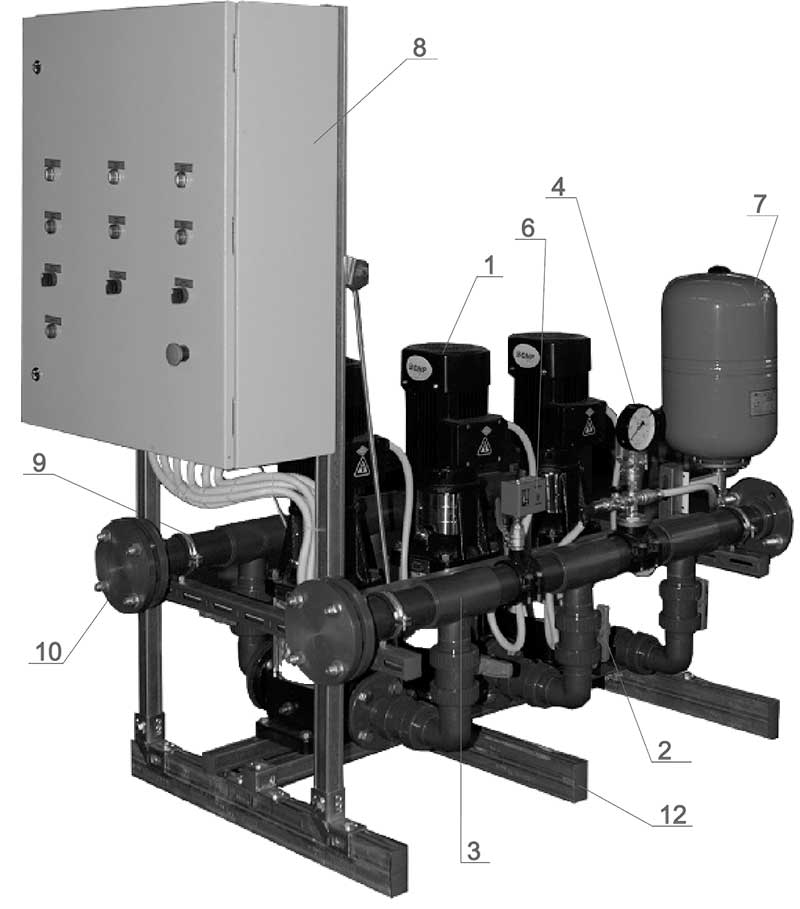

Установка повышения давления может включать в себя от двух до четырех центробежных вертикальных многоступенчатых насосов CDL/CDLF компании CNP которые монтируются на раме, изготовленной из оцинкованной стали, всасывающего и напорного коллекторов, выполненных из нержавеющей стали или ПВХ, электрического шкафа управления с релейным или частотным регулированием, реле давления и запорно-регулирующей арматуры.
Уплотнение вала

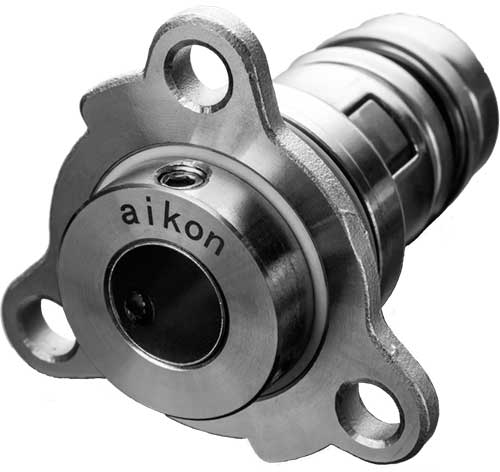

Торцевое уплотнение картриджного типа
Все насосы оснащены не требующим технического обслуживания торцевым уплотнением вала картриджевого типа. Поверхности уплотнения – графит/керамика.
Резиновые компоненты – из этилен-пропиленового каучука EPDM.
По запросу предлагаются другие исполнения торцевого уплотнения вала.
Насосы CDL/CDLF оснащены стандартными асинхронными электродвигателями CNP закрытого типа с вентиляторным охлаждением или закрытого типа с вентиляторным охлаждением и накладным преобразователем частоты.
Напряжение питания электродвигателей:
однофазного исполнения – 220-230 В
трехфазного исполнения – 200-220В/346-380 В, 220-240/380-415 В и 380-415 В.
Электродвигатели с накладным преобразователем частоты не требуют наличия внешней защиты.
Окружающая среда в месте монтажа УПД не должна содержать водяных паров, паров тяжелых металлов, пыли, не допускать попадания прямых солнечных лучей и перегрева, не устанавливать в помещениях с агрессивной средой, горючими газами или жидкостями, не допускается монтаж оборудования в местах с повышенным уровнем вибрации.
Перекачиваемая вода не должна оказывать механического воздействия на материалы установки и не должна содержать абразивных и длинноволокнистых частиц.
Температура жидкости: от +5ºС до +70 ºС (по запросу до +120 ºС)
Температура окружающего воздуха: от +5 ºС до +40 ºС
Максимальная относительная влажность: 95%
Высота над уровнем моря: не более 1 000 м
Из-за ухудшения охлаждающей способности двигателя воздухом при разрежении на высоте свыше 1000 м над уровнем моря или температуре окружающей среды свыше 40°С, расчетная мощность электродвигателя Р2 должна выбираться с учетом запаса. Например, при температуре воздуха 50°С - мощность двигателя должна быть увеличена на 5%.
В УПД компании AIKON используется 3 типа системы регулирования:
- RCC - релейно-каскадное регулирование (Осуществляется последовательное включение/выключение необходимого числа насосов при помощи реле давления).
- FCC – частотно-каскадное регулирование (В состав системы входит преобразователь частоты, обеспечивающие управление насосами и плавное регулирование параметров).
- FSCC – частотно-синхронное каскадное регулирование (В состав системы входят преобразователи частоты, в количестве равном числу насосов в установке, обеспечивающие управление насосами и плавное регулирование параметров).

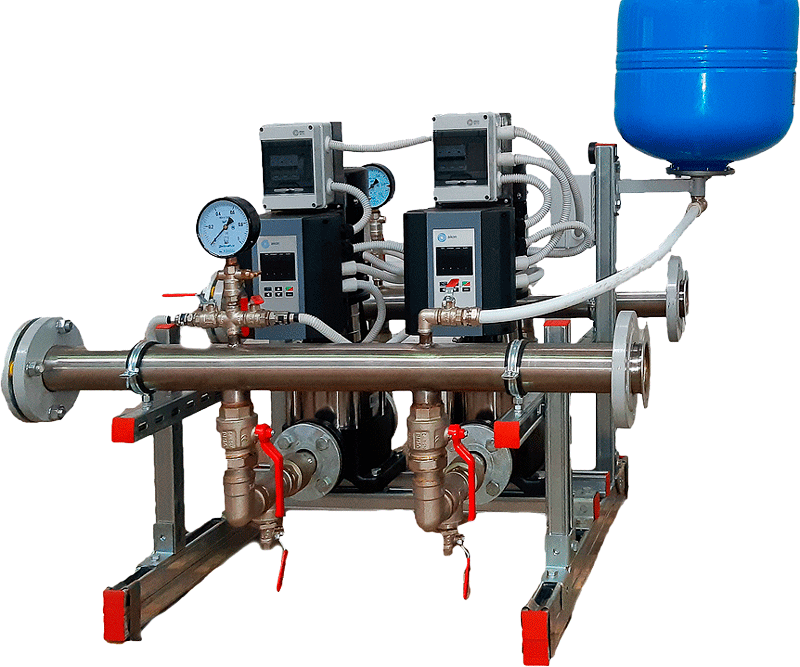

При использовании УПД с частотно-синхронным каскадным регулированием (FSCC) с вариантом накладных индивидуальных преобразователей частоты шкаф управления отсутствует. (См. руководство по эксплуатации на преобразователи частоты серии PD).
Таблица общих характеристик и цен на насосы серии PBS:
На базе насосов CDM
На базе насосов CDL
1. УПД поставляется на оцинкованной раме-основании. Коллекторы насосной установки, в зависимости от ее назначения и желания заказчика, могут быть из ПВХ или нерж. стали. Гибкие вставки - компенсаторы и отсечная арматура УПД, для присоединения насосной установки к трубопроводам, в стоимость УПД не входят.
2. Стандартное управление: тип FCC (частотно-каскадное регулирование) - каждый насос имеет свой контроллер серии PD ES.
