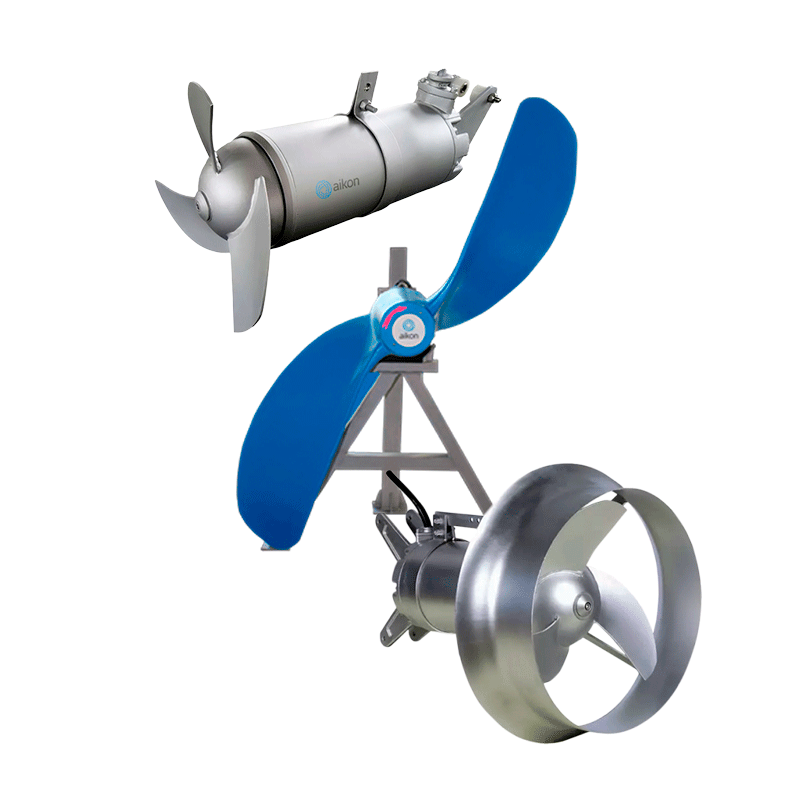

QJB — Погружные мешалки CNP AIKON

Многофункциональную вихревую погружную мешалку QJB можно разделить по форме действия невысоко скоростную мешалку гибридного типа и низкоскоростную погружную мешалку — образователь потока, тягового типа. Высокоскоростная мешалка представляет собой погружное устройство с прямым соединением винта и вала двигателя. Низкоскоростная напорная мешалка относится к устройствам без прямого соединения.

Основные характеристики серии QJB:

Средняя плотность: не более 1150 кг/м³

Среднее значение рН: от 5 до 9

Глубина погружения: не более 20 м

Температура рабочей среды: до +40 °С

Информация по серии QJB:

Применение

Конструкция

Условия эксплуатации

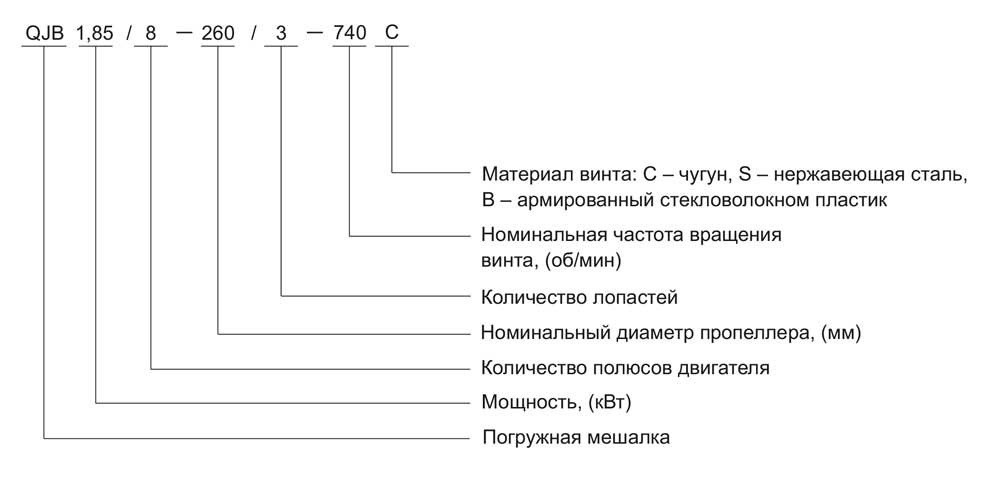

Маркировка

Многофункциональная вихревая погружная мешалка типа QJB подходит для:

  • Смешивания канализационных, сточных, шламовых вод
  • Обезвоживания осадка
  • Оптимизации теплопередачи
  • Очистки сточных сред
  • Предотвращения конденсации и осаждения частиц на стенках и дне бассейна
  • Удаления взвешенных частиц
  • Предотвращения замерзания
  • Создания потока воды
  • Циркуляции воды, и т.д.

Высокоскоростная погружная мешалка серии QJB предназначена для перемешивания жидкостей с низкой или средней вязкостью.
Подходит для очистных сооружений, резервуаров для нитрификации/денитрификации, резервуаров для обработки и хранения осадка, а также для промышленных процессов. Перемешивает жидкость содержащую взвешенные частицы, предотвращая выпадение в осадок.

Низкоскоростная погружная мешалка — образователь потока серии QJB предназначена для поддержания движения жидкости с низкой или средней вязкостью.
Используется для промышленных и городских очистных сооружений, аэротенков и анаэробных резервуаров, крупных резервуаров для нитрификации и денитрификации. Подходят для использования в резервуарах больших объемов.

  • Многофункциональная вихревая, погружная мешалка типа QJB имеет компактную конструкцию, небольшие размеры и малый вес. Простая в эксплуатации и обслуживании с длительным сроком службы.
  • Высокоэффективный винт имеет лопасти с функцией самоочистки для предотвращения наматывания и засорения мусором.
  • Использование в сочетании с системой аэрации может значительно снизить потребление энергии, увеличить насыщение кислородом и предотвратить выпадение осадка.
  • Уникальная конструкция уплотнения устраняет возможность утечки и провисания кабеля.
  • Двигатель с уровнем защиты IР68, обмотка двигателя изолирована по классу F. Высококачественные подшипники не требуют технического обслуживания. Двигатель имеет датчик обнаружения утечки в масляной камере и датчики в обмотке двигателя для защиты от перегрева.
  • Два независимых торцевых уплотнения. Фрикционным материалом торцевого уплотнения является коррозионностойкая карбонизированная сталь, а все крепежные детали изготовлены из нержавеющей стали.
  • Стандартные детали изготовлены с технологией электролитического разделения, которая эффективно предотвращает коррозию.

Многофункциональная вихревая погружная мешалка типа QJB, может нормально и непрерывно работать при следующих условиях:

  • Максимальная температура среды не превышает 40°C
  • Значение рН среды составляет от 5 до 9
  • Средняя плотность не превышает 1150 кг/м³
  • При длительном использовании глубина погружения составляет не более 20 м.

Таблица общих характеристик погружных мешалок CNP AIKON серии QJB:

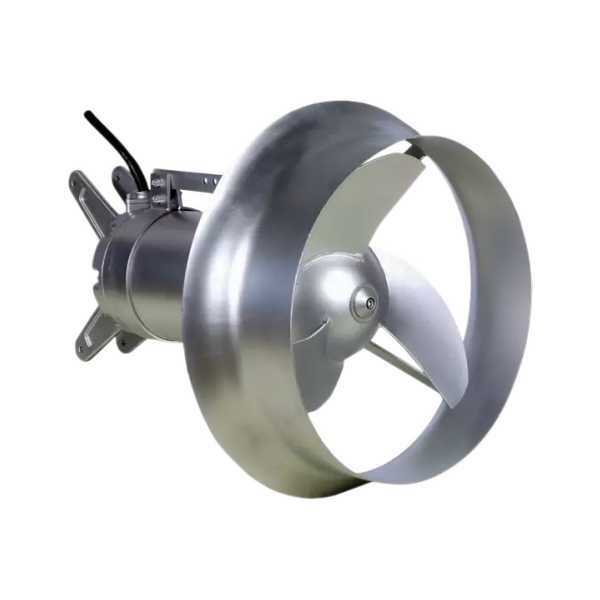

Высокоскоростная мешалка QJB

Низкоскоростная мешалка QJB

Высокоскоростная погружная мешалка оснащена многополюсным двигателем, а гидравлические компоненты изготовлены методом штамповки, сформированы с высокой точностью и эффективностью.

Винт высокоскоростной мешалки производится с помощью литья или штамповки. Винт мешалки, произведенный методом отливки, изготавливается с корпусом из чугуна. Штампованный винт – с корпусом из нержавеющей стали.

Гибридные погружные мешалки обычно комплектуются дефлекторами для увеличения осевого усилия и уменьшения радиального расхода, уменьшения вибрации винта и повышения плавности работы.

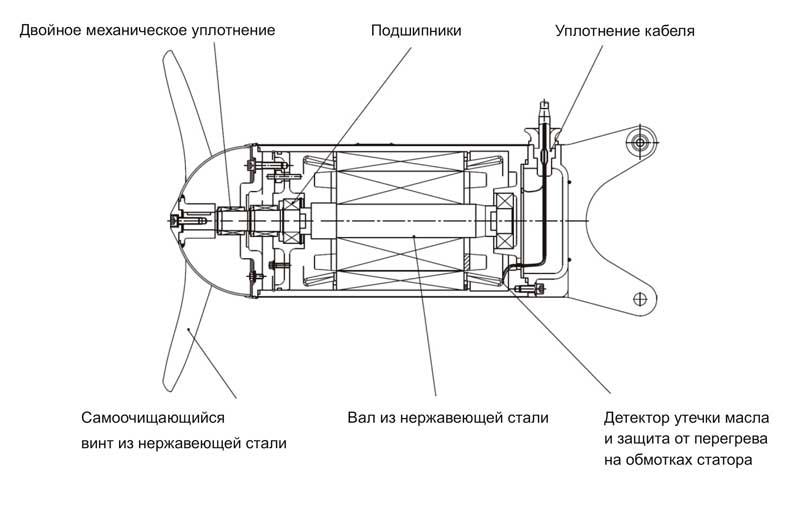

Как показано на рисунке, погружная мешалка состоит из двух частей: винта и погружного двигателя, причем винт установлен непосредственно на валу двигателя.

Габаритные размеры погружных высокоскоростных мешалок QJB

Установка высокоскоростных мешалок QJB

Существует множество методов монтажа, которые можно использовать для установки погружных мешалок. Далее показаны наиболее часто используемые и удобные системы установки.

Для установки мешалки требуется комплект монтажного оборудования, упрощающего правильное размещение и подъем из резервуара, для последующего ремонта и обслуживания. Соединение между стойкой, нижним кронштейном и резервуаром фиксируется сваркой с помощью закладных деталей-кронштейнов. Все компоненты монтажного комплекта выполнены из нержавеющей стали.

Как правило, каждый комплект соответствует одному типу монтажной системы. Если у пользователя есть особые потребности, могут быть установлены другие типы монтажных систем.

ВАЖНО!
1. Направляющая стойка должна быть отрегулирована и перпендикулярна горизонтальной плоскости;
2. Для беспроблемного подъема и опускания, следует расположить мешалку под углом 2 ~ 5° относительно горизонтальной плоскости (винтом вверх);
3. Центр тяжести погружной мешалки должен быть на одной вертикальной линии с подъемником;
4. Стойка и опорная рама должны быть прочно приварены к закладным деталям на дне резервуара.

Типы установок

Система установки разделена на четыре типа I, II, II и IV в соответствии со структурными характеристиками погружной мешалки и потребностями в установке и эксплуатации оборудования.

I

II

III

Система установки I разделена на два типа — I-1 и I-2. Как правило, каждая спецификация мешалки соответствует определенной форме монтажной системы.

Система установки I-1 (применима к QJB0.85/8-260/3-740, QJB1.5/6-260/3-980)  в основном состоит из цепного подъемника, крана, подъемной кольцевой цепи, стойки из профиля, нижнего поворотного фиксатора, опорной рамы и опорного кронштейна (такой тип установки применим если глубина резервуара менее 3 м).

Погружная мешалка соединена в нижней части направляющей стойки через поворотный фиксатор, в то время как направляющая стойка прикреплена к верхней опорной раме через верхний фиксатор. В зависимости от положения болта на поворотном фиксаторе, устанавливается определенный угол наклона погружной мешалки, похожим образом может быть изменена глубина погружения стойки, с закреплением болта в нужном месте на верхнем фиксаторе.

Обычная установка этого типа монтажной системы может быть закреплена с помощью анкерных болтов. Размер и расположение деталей установки, расположены в соответствии с рисунком.

Схема системы установки типа I-1

Схема системы установки типа I-2 применима к QJB0.85/8-260/3-740, QJB1.5/6-260/3-980.

Как показано на рисунке, система установки I-2 представляет собой мобильную установку, которая состоит из троса, поворотного фиксатора и крепежного основания, которое находится близко к стенке резервуара.

Поворотный фиксатор позволяет отрегулировать необходимый угол работы мешалки.

Схема системы установки типа I-2

Установочные размеры высокоскоростных мешалок QJB

Как показано на рисунке, система установки II состоит из цепной лебедки, кран-балки, цепного подъемника, крюка, поворотной скобы, опоры, направляющей штанги и промежуточного фиксатора. Доступная глубина резервуара для этой системы не более 4,5 метров. Направляющая стойка может поворачиваться на ±60°в горизонтальной плоскости.

Данная система установки дает возможность регулирования потока в разных направлениях. Мешалка может перемещается вверх и вниз по стойке за счет направляющих роликов мешалки. Кран можно поворачивать на 360 ° вокруг своей оси для нужного позиционирования, облегчения монтажа и технического обслуживания.

Чтобы повысить надежность погружной мешалки и снизить вибрацию при работе, ограничитель приваривается к направляющей стойке, а между мешалкой и ограничителем добавляется амортизатор. Ограничитель можно приварить перед отправкой с завода, как это делается обычно, или во время монтажа по запросу заказчика.

Схема системы установки типа II

Установочные размеры высокоскоростных мешалок QJB

Cистема установки III подходит для резервуаров глубиной не более 4,5 метров. Направляющая стойка может поворачиваться на ±60° в горизонтальной плоскости для перемешивания в разных направлениях.

Кран можно поворачивать на 360 ° вокруг своей оси для нужного позиционирования, облегчения монтажа и технического обслуживания.

Схема системы установки типа III

Установочные размеры высокоскоростных мешалок QJB

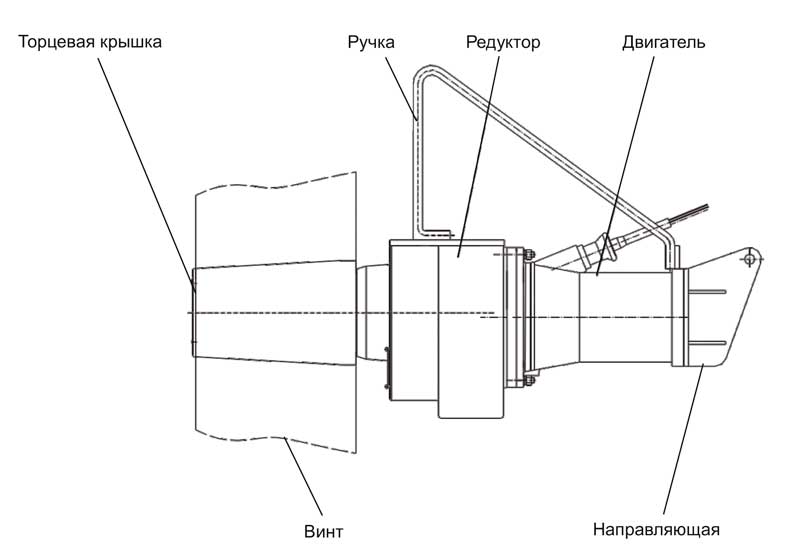

Низкоскоростная погружная мешалка (образователь потока) состоит из винта, двигателя и редуктора.

Пластичный, гладкий и ударопрочный винт, армированный стекловолокном способен поглощать динамические нагрузки. Обладает коррозионной стойкостью и хорошей износостойкостью в сточных водах. Конструкция лопастей имеют функцию самоочистки.

Шестерни редуктора выполнены из высококачественной легированной стали, обеспечивая высокую надежность и долгий срок службы.

Кроме того, низкоскоростная мешалка устойчива к кислотам и щелочам, обладает хорошей стойкостью к окислению, высокой прочностью и хорошими водонепроницаемыми характеристиками и может быть адаптирована для использования в различных типах сточных вод.

Габаритные размеры погружных низкоскоростных мешалок QJB

Кривые характеристик низкоскоростных мешалок QJB

Установка низкоскоростных мешалок QJB

Существует множество методов монтажа, которые можно использовать для установки погружных мешалок. Далее показаны наиболее часто используемые и удобные системы установки.

Для установки мешалки требуется комплект монтажного оборудования, упрощающего правильное размещение и подъем из резервуара, для последующего ремонта и обслуживания. Соединение между стойкой, нижним кронштейном и резервуаром фиксируется сваркой с помощью закладных деталей-кронштейнов. Все компоненты монтажного комплекта выполнены из нержавеющей стали.

Как правило, каждый комплект соответствует одному типу монтажной системы. Если у пользователя есть особые потребности, могут быть установлены другие типы монтажных систем.

ВАЖНО!
1. Направляющая стойка должна быть отрегулирована и перпендикулярна горизонтальной плоскости;
2. Для беспроблемного подъема и опускания, следует расположить мешалку под углом 2 ~ 5° относительно горизонтальной плоскости (винтом вверх);
3. Центр тяжести погружной мешалки должен быть на одной вертикальной линии с подъемником;
4. Стойка и опорная рама должны быть прочно приварены к закладным деталям на дне резервуара.

Типы установок

Система установки разделена на четыре типа I, II, II и IV в соответствии со структурными характеристиками погружной мешалки и потребностями в установке и эксплуатации оборудования.

Схема системы установки типа IV

Монтажная система IV с несколькими точками опоры. В зависимости от конструкции резервуара, система установки делится на два способа установки: настенный и мостовой.

Схема системы установки типа IV

Мостовая система установки может позволить расположить мешалку в любом месте резервуара, поэтому чаще всего данный тип установки применяется для агрегатов с большим диаметром винта.

Установочные размеры низкоскоростных мешалок QJB
