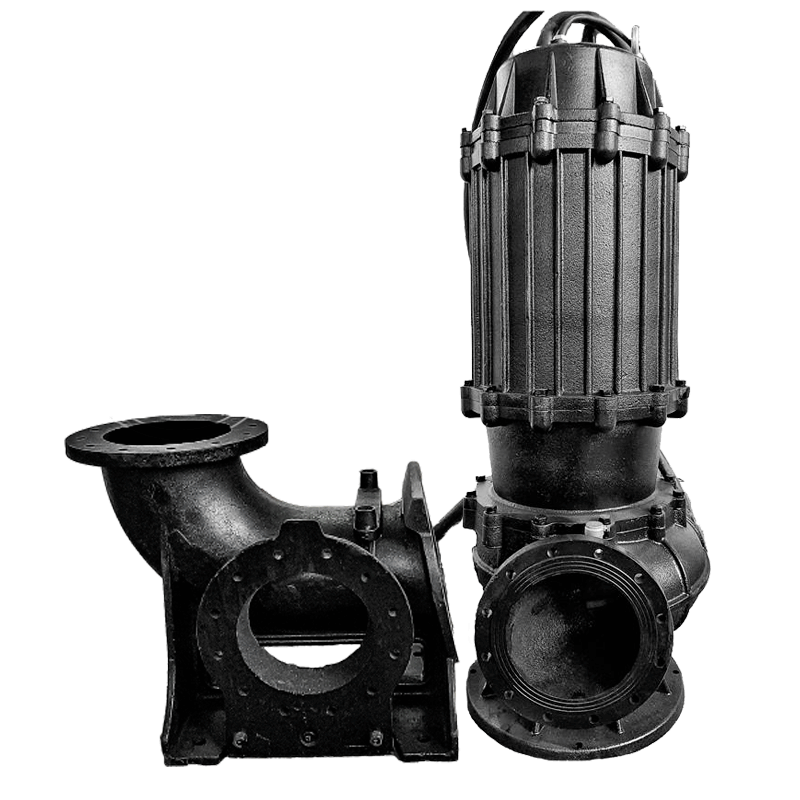

SSC — Погружные канализационные насосы CNP AIKON для отвода сточных масс

Применение

SSC представляют собой вертикальные центробежные моноблочные электронасосы, предназначенные для перекачивания городских и производственных сточных масс, фекальных и других неагрессивных жидкостей в бытовых и промышленных системах:

промышленных стоков
сточных вод в системах автономной, ливневой канализации
воды из колодцев, бассейнов, естественных и искусственных прудов перед очисткой
строек, промышленных предприятий, муниципальных проектов и др. систем очистки сточных вод
транспортировки сточных вод в городскую канализационную систему
поисков полезных ископаемых, шахтах и др.
очистки сточных вод в промышленности, больницах и др.
орошения, осушения болот в рыбоводческих хозяйствах

Насосы предназначены для стационарного использования в погруженном в перекачиваемую жидкость положении, а при необходимости могут использоваться в качестве аварийных.

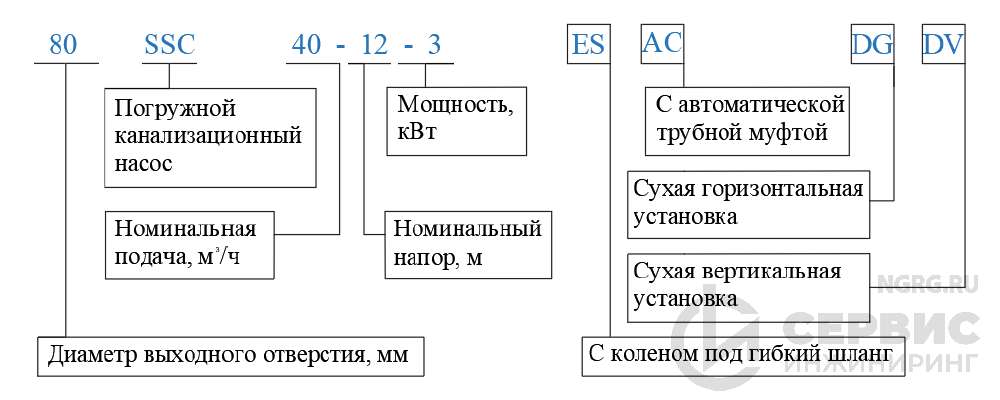

Маркировка

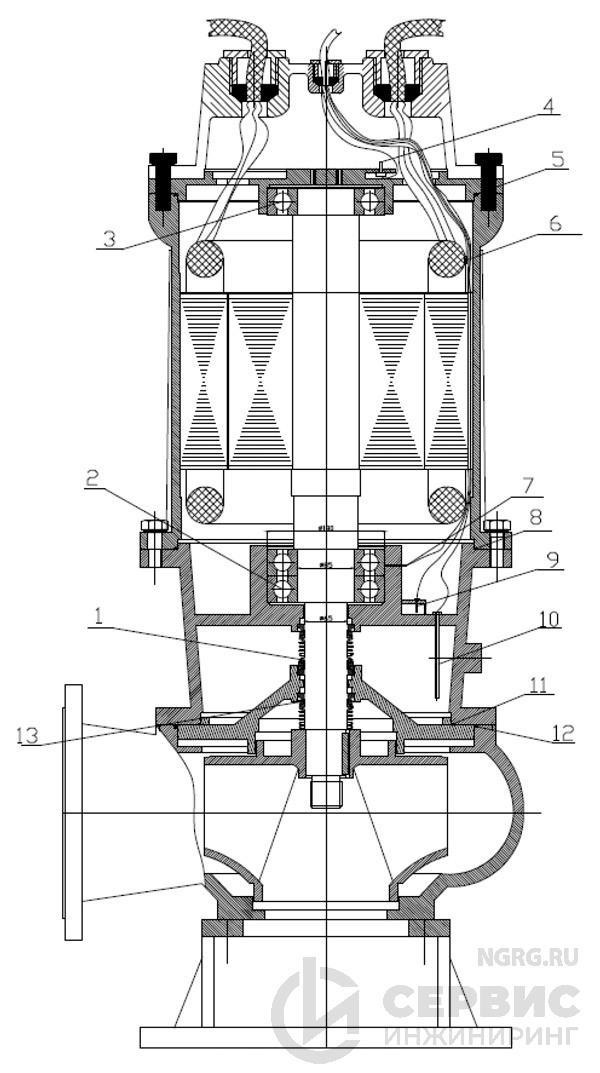

Конструкция

Погружные насосы типа SSC состоят из двух частей: герметичного электродвигателя с кабелем и центробежной части, соединенных моноблочно. Эти две части разделены масляной камерой и механическим уплотнением. Насос представляет собой вертикальную моноблочную конструкцию с коротким валом.

Конструкция корпуса насосов SSC предусматривает по выбору потребителя два типа соединений с дренажной системой. При стационарном использовании электронасоса присоединение происходит через автоматическую трубную муфту, при переносном использовании – быстросъемное соединение с применением пожарного рукава.

Сборка насосной части произведена с использованием минимального количества крепежа, что обеспечивает возможность легкого доступа к колесу рабочему при обслуживании.

Электродвигатель

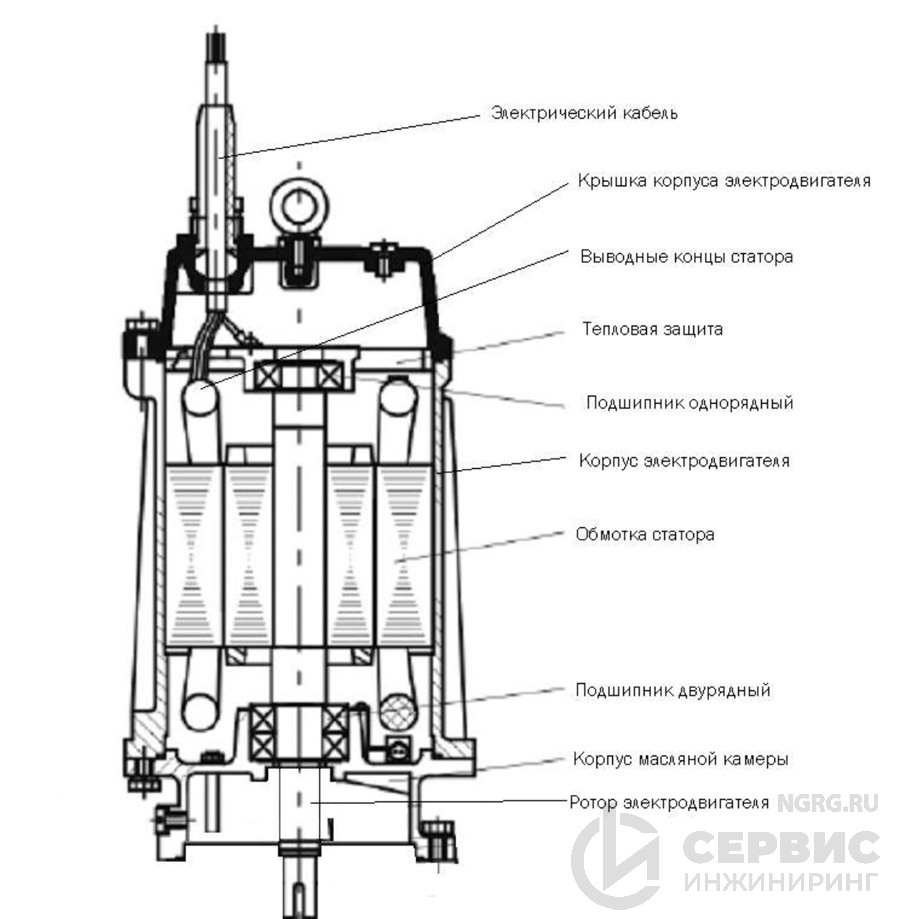

Электродвигатель состоит из стального корпуса, в который запрессован статор c установленным в обмотке датчиком температуры. Корпус закрыт сверху крышкой корпуса, снизу – крышкой масляной камеры, закрепленными болтами.
Ротор двигателя установлен с использованием радиальных шариковых подшипников: верхнего – однорядного и нижнего – двухрядного. Осевая фиксация ротора выполнена крышкой масляной камеры.

Место ввода токоподводящего кабеля загерметизировано уплотнителем. Уплотнение вала – двойное торцевое выполнено в виде кассеты уплотнения, установленной в крышке масляной камеры. Торцевое уплотнение работает в масляной камере, расположенной между насосной частью и электродвигателем. Для обслуживания масляной камеры служит отверстие, закрытое пробкой, предназначенное для заливки масла, а также для контроля его уровня.

Условия эксплуатации

Минимальный уровень откачиваемой жидкости должен находиться на половине корпуса двигателя.
Насосы не предназначены для перекачки агрессивных жидкостей или жидкостей с большим содержанием твердых и волокнистых частиц. Максимальный диаметр прохода твердых частиц не должен превышать указанного в технических характеристиках.

Максимальная температура перекачиваемой жидкости: +40 ºС
Производительность: до 1400 м3/ч
Напор: до 100 м
Максимальная плотность перекачиваемой жидкости: 1200 кг/ м3
Кислотность: pH 4-10
Максимальная глубина погружения: 20 м (требует замену кабеля)

Установка

Переносная установка

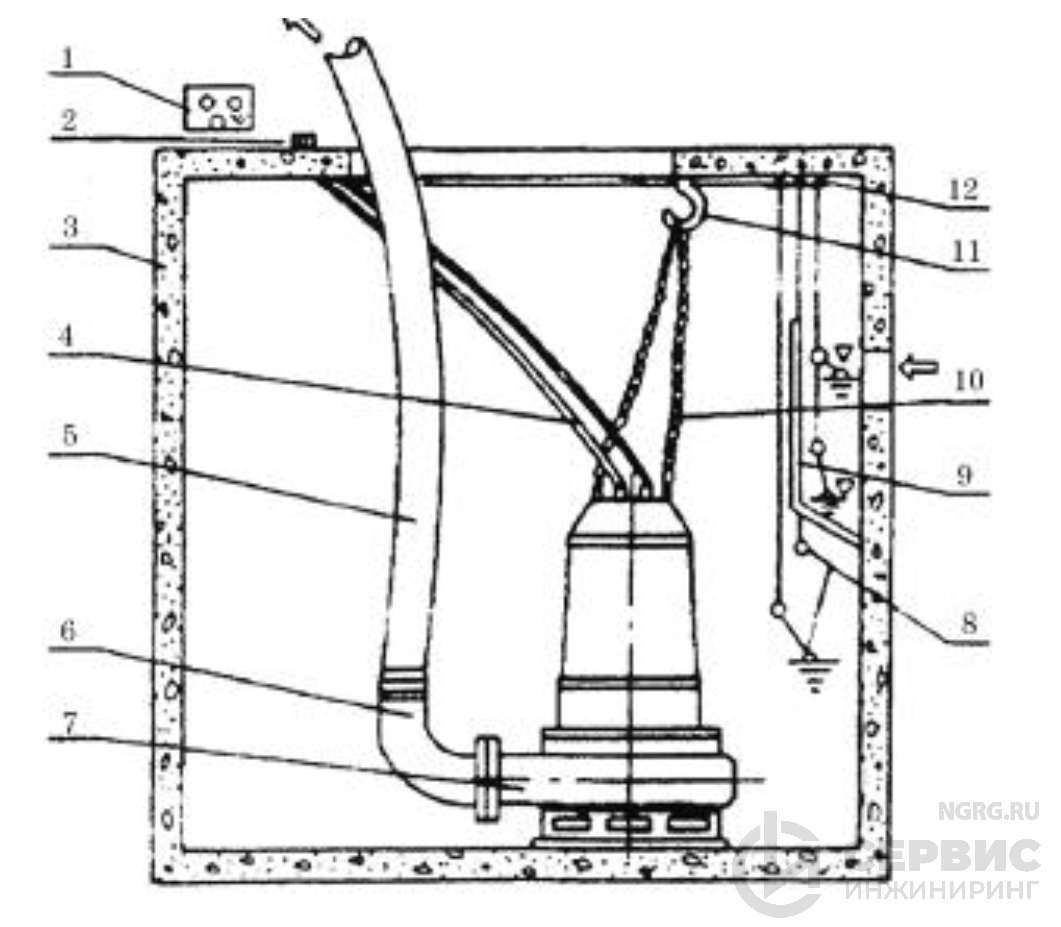

Переносная установка насоса подразумевает его опору на основание, выходной патрубок насоса соединяется непосредственно со шлангом. Данный способ установки отличается простотой и легкостью. Насос легко перемещается и устанавливается в необходимые места. Данный способ установки применим лишь для насосов мощностью до 30 кВт.

При переносной установке насоса, во избежание падения и сползания его при толчках во время пуска-остановки, установочная поверхность должна иметь угол отклонения не более 5º от горизонтальной плоскости. При установке насоса необходимо жестко закрепить его подставку на дне резервуара.

Стационарная установка

Стационарная установка насоса подразумевает использование автоматической трубной муфты, соединяющей насос и напорный трубопровод.
Автоматическая трубная муфта устанавливается на полу сооружения на предварительно подготовленную площадку с установленными анкерными болтами, фиксирующими муфту при установке. Свободное перемещение насоса в вертикальном направлении осуществляется по направляющим трубам. В конечной точке опускания насоса происходит автоматическое сцепление с муфтой. При подъеме насоса соединение с муфтой автоматически размыкается.

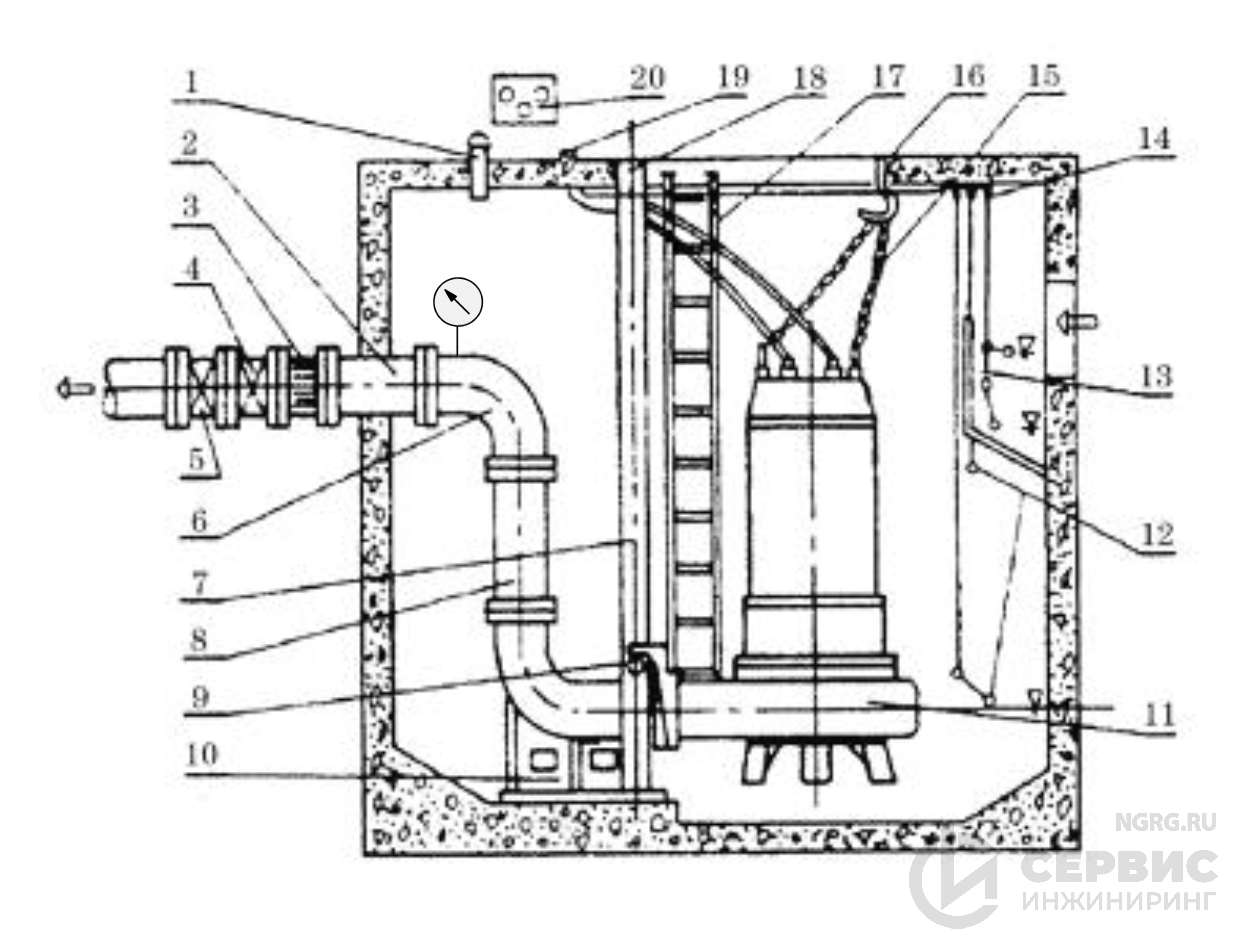

1. Устройство выпуска воздуха
2. Предварительно установленная труба
3. Проставка
4. Вентиль
5. Обратный клапан
6. Отвод
7. Направляющие трубы
8. Напорный трубопровод
9. Скоба
10. Автоматическая трубная муфта
11. Насос
12. Поплавковый выключатель
13. Разделительная камера
14. Подвеска для поплавка
15. Подъемная цепь
16. Крюк
17. Лестница
18. Опора направляющих
19. Трубный выпуск кабеля
20. Защита электродвигателя

Запрещается поднимать насос за места, не предусмотренные схемой строповки, а также использовать для этого токоподводящий кабель.
Производитель насоса рекомендует использовать для крепления насоса: цепи, трос, метиз, изделия из нержавеющей стали, так как перекачиваемая среда является агрессивной к изделиям из черного металла.
В стандартном исполнении корпус насоса должен быть всегда погружен в жидкость. На напорной магистрали наличие манометра обязательно!
Температура перекачиваемой жидкости должна находиться в пределах от 0ºC до +40ºC.
Резервуар, куда погружается насос должен быть без следов обледенения. Необходимо исключить возможность работы насоса без жидкости. Необходимо убедиться, что в месте установки отсутствует песок или твердый осадок.
