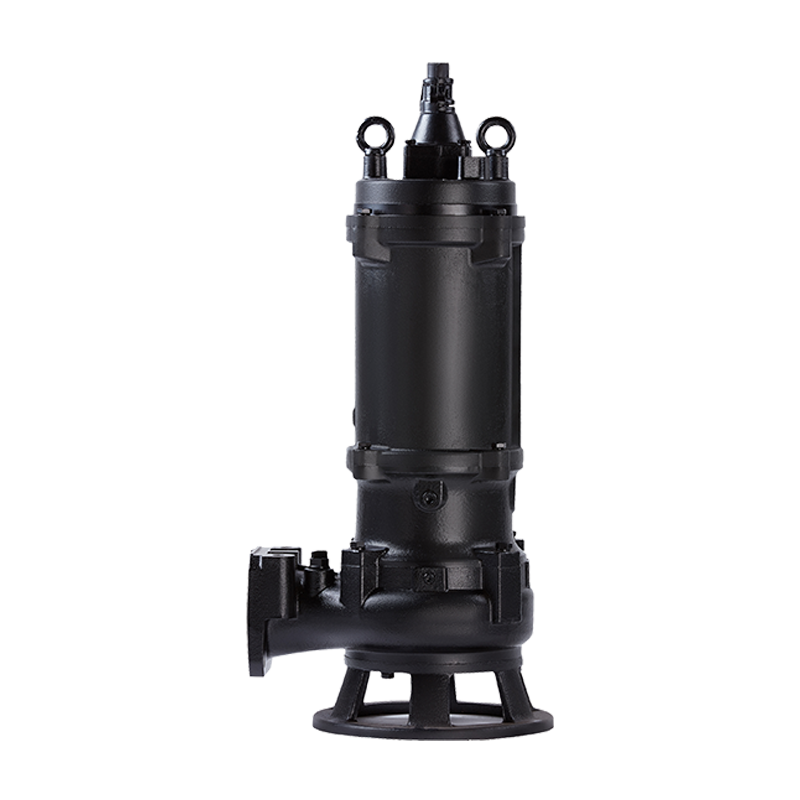

WQ — Погружные электронасосы CNP для отвода сточных вод
Насосы серии WQ являются погружными канализационными (сточно-массными) центробежными насосами с герметичным электродвигателем IP68.
Основные характеристики серии WQ:
Диапазон подач: 3 м3/ч ~ 2400 м3/ч
Напор: 2 м ~ 66 м
Мощность: 0,37 ~ 75 кВт
Температура перекачиваемой среды: от 0°С до +40°С
Информация по серии WQ:
Описание
Применение
Конструкция
Электродвигатель
Условия эксплуатации

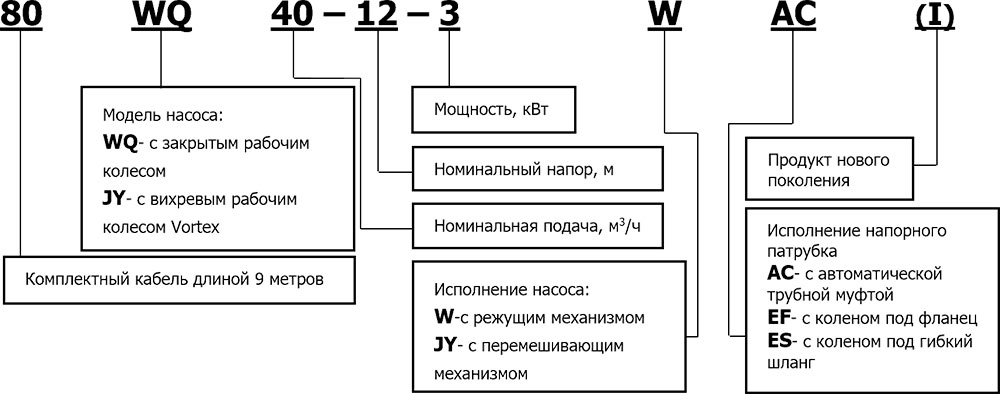

Маркировка
Видео
Серия насосов WQ имеет в своем составе различные исполнения:
- WQ(I) – классическое исполнение с рабочим колесом закрытого типа;
- WQX(I) – исполнение с вихревым рабочим колесом Vortex;
- WQ-W и WQ-QG(I)– исполнение с режущим рабочим колесом;
- WQ-H(I)– исполнение со спиральным полуоткрытым рабочим колесом;
- WQ-JY(I) – исполнение с перемешивающим механизмом;
- WQD – исполнение небольших типоразмеров с однофазным питанием электродвигателя.
Кабель выполнен в резиновой оболочке, химически стойкой к сточным водам. Уплотнительная втулка на кабеле, в месте ввода в крышку двигателя, выполнена методом резиновой вулканизации, что предотвращает попадание жидкости в полость двигателя даже при повреждении крышки.
Специально разработанный погружной электродвигатель с высокой эффективностью охлаждения, степенью защиты IP68 и классом изоляции F предназначен для длительного срока эксплуатации. Охлаждение двигателя осуществляется перекачиваемой жидкостью через оболочку двигателя. Для длительной работы двигателя без перегрева, необходимо поддерживать минимальный уровень жидкости на высоте половины корпуса электродвигателя.
Насос оснащен наружным сальниковым и двойным торцевым уплотнением. Маслоподъемник, установленный внутри масляной камеры, обеспечивает смазку торцевого верхнего уплотнения даже при низком уровне масла. Увеличенный срок службы уплотнения надежнее герметизирует насос, эффективно обеспечивая непрерывную безопасную работу насоса (эта технология запатентована компанией Tsurumi Pump).

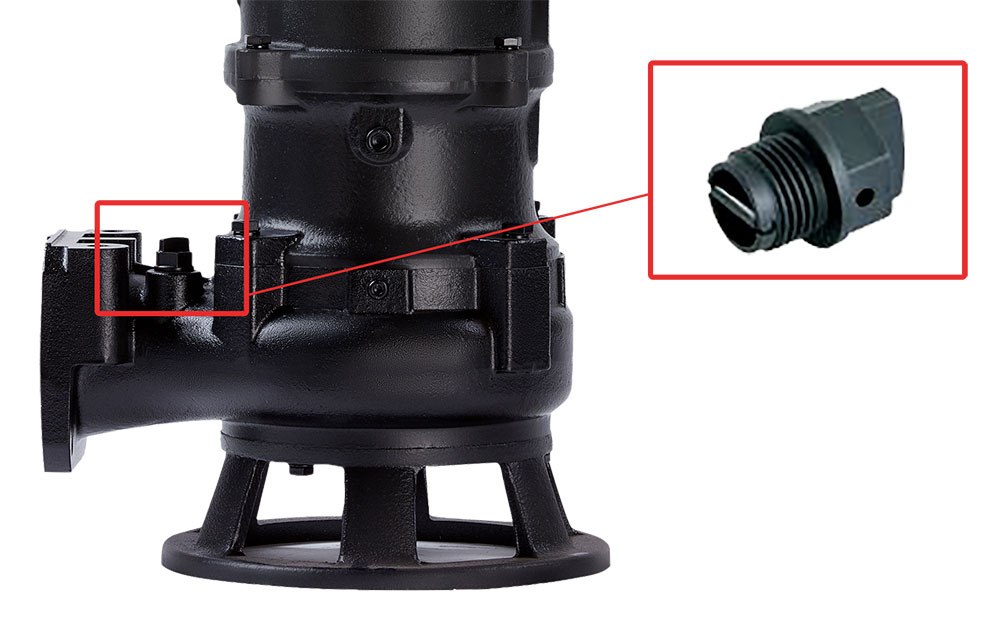

Специальная конструкция воздушного клапана позволяет автоматически выпускать воздух из под торцевого уплотнения при эксплуатации.
Симметричность каналов и точная балансировка полуоткрытых и открытых рабочих колес, снижает вибрацию и демонстрирует максимальный уровень энергоэффективности, обеспечивая стабильную работу насоса.
- Жилищно-коммунальное строительство, сельское хозяйство, промышленное строительство
- Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности
- Горная промышленность, шахты и т.д.

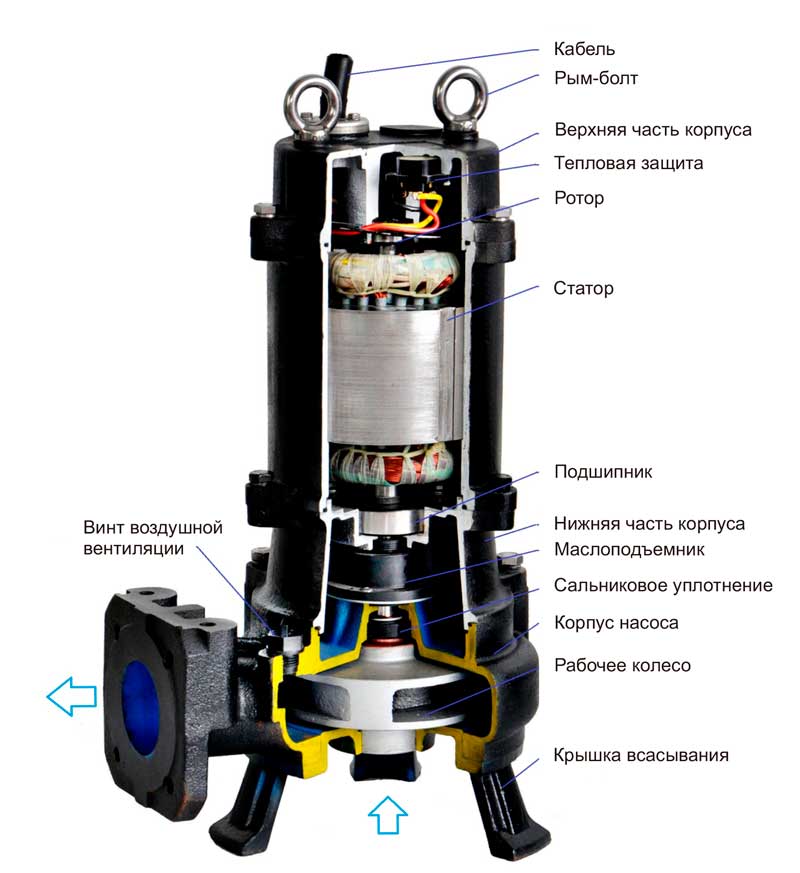

Насосные агрегаты состоят из двух частей: погружной герметичный электродвигатель и насосная часть. Эти две части разделены масляной камерой с системой из двух торцевых уплотнений (рабочая среда - масло, масло - электродвигатель). В масляной камере предусмотрено отверстие для осуществления контроля уровня масла и пополнения при необходимости. Смазывание верхнего торцевого уплотнения обеспечивается с помощью специальной конструкции маслоподъемника.
В корпусе насоса реализован специальный воздушный клапан, позволяющий автоматически выпускать воздух из под торцевого уплотнения.
В зависимости от мощности насосы могут быть оснащены различным набором датчиков и систем защиты:
до 7,5 кВт
- Встроенный термовыключатель, разрывающий схему
от 11 кВт
- Масляно-водяной датчик в масляной камере для контроля работы торцевого уплотнения
- Термореле в обмотках статора для защиты от перегрева
Насосы имеют несколько типов соединения с дренажной системой:
- Автоматическая трубная муфта;
- Гибкий шланг;
- Колено с фланцем.
Виды рабочих колес
WQ-JY(I)
В оборудовании этого типа, кроме главного рабочего колеса, применяется дополнительное перемешивающее колесо. Оно расположено на одном валу с основным рядом со входом в проточную часть. Применение дополнительного колеса предотвращает появление осадка на дне резервуара с рабочей жидкостью.
WQ-W и WQ-QG(I)
Модели из этих линеек оснащаются полуоткрытым рабочим колесом с режущим краем. Также в конструкции предусмотрена ответная деталь в виде надежно закрепленного диска. Колесо вращается относительно ответной части. Режущая кромка измельчает волокнистые включения (бумага, ткань), которые находятся в составе рабочей среды. Такая конструкция позволяет избежать появления засоров.
WQX(I)
В таком насосном оборудовании используют вихревое колесо. Оно установлено полуоткрытым способом в самой высокой части корпуса. Это позволяет частицам беспрепятственно перемещаться через проточную часть.
WQ-H(I)
Модели этой линейки комплектуются полуоткрытым спиральным колесом. Оно имеет мало лопастей и увеличенный угол охвата. За счет таких особенностей конструкции можно перекачивать жидкости с крупными нерастворимыми фракциями.
Фекальные насосы оснащены герметичным электродвигателем погружного типа. За счет обтекания корпуса жидкой средой происходит охлаждение двигателя.
Для нормальной работы электромотора необходимо, чтобы уровень жидкости не опускался ниже середины корпуса электромотора.
Ввод электрокабеля производится при помощи герметичного соединения.
Электродвигатель имеет класс пылевлагозащиты IP68, изоляция соответствует классу F. Насос работает от электросети со стандартным напряжением 50 герц: 1х220 вольт (WQD); 3x380 вольт.
Насос для сточных вод может использоваться для веществ, отвечающих следующим требованиям:
- температура рабочей среды: до +40 оС;
- плотность вещества: не более 1200 кг/куб. м;
- показатель pH: от 4 до 10;
- количество твердых примесей: до 2%.
Если в составе жидкости есть нерастворимые включения, то их размер не должен превышать значения свободного пропускания фракций. Этот показатель зависит от модели. Он указан в технической документации. Более крупные примеси могут привести к появлению засора.
Если в составе жидкости присутствуют волокнистые включения, то необходимо использовать модель, где рабочее колесо имеет режущую кромку.
Демонстрация работы насоса серии WQ-W с режущим механизмом

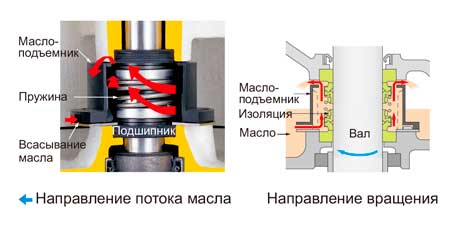

Принцип работы маслоподъемника
Таблица насосов серии WQ:
WQ
погружные канализационные насосы
WQ-JY
перемешивающим механизмом
WQ-QG(I)
с режущим колесом
WQ-W
с незасоряемым режущим колесом
WQ-X
с вихревым колесом VORTEX
WQ-H
высоконапорные канализационные насосы
WQ-D
погружные канализационные насосы (однофазные)
2-х полюсные
4-х полюсные
2-х полюсные
4-х полюсные
2-х полюсные
2-х полюсные
2-х полюсные
4-х полюсные
1- полюсные
